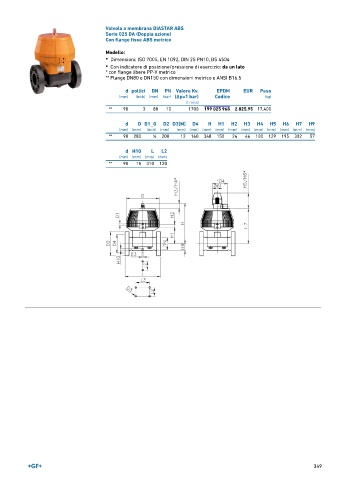

Page 349 - GEORGFISCHER - LISTINO 897

Valvola a membrana DIASTAR ABS
Serie 025 DA (Doppia azione)
Con flange fisse ABS metrico

Modello:
• Dimensioni: ISO 7005, EN 1092, DIN 25 PN10, BS 4504

• Con indicatore di posizione/pressione di esercizio: da un lato
* con flange libere PP-V metrico
** Flange DN80 e DN150 con dimensioni metrico e ANSI B16.5

d pollici DN PN Valore Kv. EPDM EUR Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
** 90 3 80 10 1700 199 025 968 2.825,95 17,400

d D D1_G D2 D3[M] D4 H H1 H2 H3 H4 H5 H6 H7 H9
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
** 90 280 1 ∕4 200 12 160 348 150 24 46 100 129 195 302 57

d H10 L L2
(mm) (mm) (mm) (mm)
** 90 15 310 120

349
