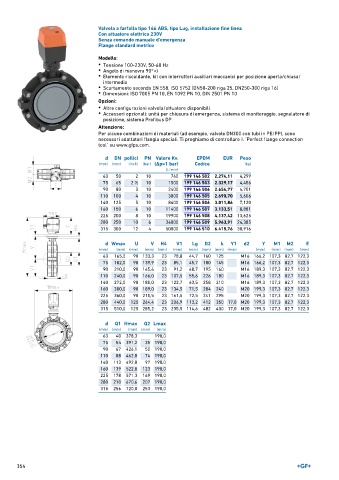

Page 354 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 146 ABS, tipo Lug, installazione fine linea
Con attuatore elettrico 230V
Senza comando manuale d'emergenza
Flange standard metrico

Modello:
• Tensione 100-230V, 50-60 Hz
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 16)
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d DN pollici PN Valore Kv. EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 50 2 10 740 199 146 502 2.274,11 4,299
75 65 2 ∕2 10 1500 199 146 503 2.329,17 4,456
1
90 80 3 10 2400 199 146 504 2.654,77 4,701
110 100 4 10 3800 199 146 505 2.690,70 5,606
140 125 5 10 8600 199 146 506 3.011,86 7,120
160 150 6 10 11400 199 146 507 3.133,51 8,881
225 200 8 10 19900 199 146 508 4.137,42 13,625
280 250 10 6 34000 199 146 509 5.963,91 24,385
315 300 12 4 50000 199 146 510 6.415,76 30,916

d Wmax U V H4 V1 Lg D2 k Y1 d2 Y M1 M2 E
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 165,0 90 133,3 23 78,8 44,7 160 125 M16 166,2 107,3 82,7 122,3
75 182,0 90 139,9 23 85,1 45,7 180 145 M16 166,2 107,3 82,7 122,3
90 210,0 90 145,6 23 91,2 48,7 195 160 M16 189,3 107,3 82,7 122,3
110 240,0 90 166,0 23 107,5 55,6 226 180 M16 189,3 107,3 82,7 122,3
140 272,0 90 180,0 23 122,7 63,5 258 210 M16 189,3 107,3 82,7 122,3
160 300,0 90 189,0 23 134,5 71,5 284 240 M20 199,3 107,3 82,7 122,3
225 360,0 90 210,5 23 161,5 72,5 341 295 M20 199,3 107,3 82,7 122,3
280 440,0 125 264,4 23 206,9 113,2 412 350 17,0 M20 199,3 107,3 82,7 122,3
315 510,0 125 285,2 23 235,5 114,6 482 400 17,0 M20 199,3 107,3 82,7 122,3

d Q1 Hmax Q2 Lmax
(mm) (mm) (mm) (mm) (mm)
63 40 378,3 190,0
75 54 391,2 35 190,0
90 67 426,1 50 190,0
110 88 462,8 74 190,0
140 113 492,0 97 190,0
160 139 522,8 123 190,0
225 178 571,3 169 190,0
280 210 670,6 207 190,0
315 256 720,0 253 190,0
