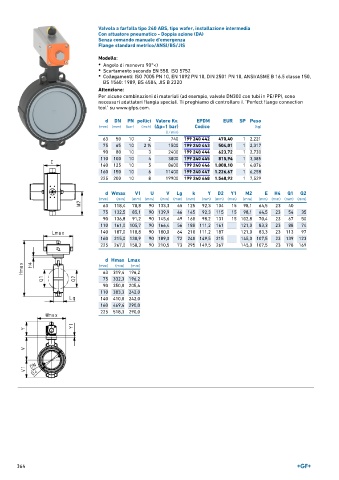

Page 364 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 240 ABS, tipo wafer, installazione intermedia
Con attuatore pneumatico - Doppia azione (DA)
Senza comando manuale d'emergenza
Flange standard metrico/ANSI/BS/JIS

Modello:
• Angolo di manovra 90°<)
• Scartamento secondo EN 558, ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d DN PN pollici Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (inch) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 50 10 2 740 199 240 442 470,40 1 2,221
75 65 10 2 ∕2 1500 199 240 443 504,01 1 2,317
1
90 80 10 3 2400 199 240 444 623,72 1 2,730
110 100 10 4 3800 199 240 445 815,94 1 3,385
140 125 10 5 8600 199 240 446 1.008,10 1 4,076
160 150 10 6 11400 199 240 447 1.226,67 1 6,258
225 200 10 8 19900 199 240 448 1.548,92 1 7,529

d Wmax V1 U V Lg k Y D2 Y1 M2 E H4 Q1 Q2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 118,4 78,8 90 133,3 45 125 92,3 104 15 98,1 64,5 23 40
75 132,5 85,1 90 139,9 46 145 92,3 115 15 98,1 64,5 23 54 35
90 136,8 91,2 90 145,6 49 160 98,2 131 15 102,8 70,4 23 67 50
110 161,0 105,7 90 166,4 56 180 111,2 161 121,0 83,3 23 88 74
140 187,0 118,8 90 180,0 64 210 111,2 187 121,0 83,3 23 113 97
160 215,0 130,9 90 189,0 72 240 149,5 215 145,0 107,5 23 139 123
225 267,0 158,3 90 210,5 73 295 149,5 267 145,0 107,5 23 178 169

d Hmax Lmax
(mm) (mm) (mm)
63 319,4 196,2
75 332,3 196,2
90 350,0 205,6
110 383,3 242,0
140 410,0 242,0
160 469,4 290,0
225 518,3 290,0
