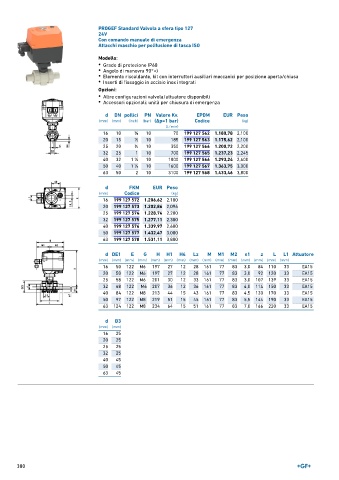

Page 380 - GEORGFISCHER - LISTINO 897

PROGEF Standard Valvola a sfera tipo 127
24V
Con comando manuale di emergenza
Attacchi maschio per polifusione di tasca ISO

Modello:
• Grado di protezione IP68
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza

d DN pollici PN Valore Kv. EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 70 199 127 562 1.180,78 2,100
20 15 1 ∕2 10 185 199 127 563 1.175,62 2,100
25 20 3 ∕4 10 350 199 127 564 1.200,72 2,200
32 25 1 10 700 199 127 565 1.237,23 2,245
40 32 1 ∕4 10 1000 199 127 566 1.293,24 2,600
1
50 40 1 ∕2 10 1600 199 127 567 1.363,75 3,000
1
63 50 2 10 3100 199 127 568 1.433,46 3,800
d FKM EUR Peso
(mm) Codice (kg)
16 199 127 572 1.206,62 2,100
20 199 127 573 1.202,86 2,096
25 199 127 574 1.228,74 2,200
32 199 127 575 1.277,11 2,300
40 199 127 576 1.339,97 2,600
50 199 127 577 1.432,47 3,000
63 199 127 578 1.531,11 3,800

d DE1 E G H H1 H4 Lz M M1 M2 s1 z L L1 Attuatore
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 50 122 M6 197 27 12 28 161 77 83 3,0 84 110 33 EA15
20 50 122 M6 197 27 12 28 161 77 83 3,0 92 120 33 EA15
25 58 122 M6 201 30 12 33 161 77 83 3,0 107 139 33 EA15
32 68 122 M6 207 36 12 36 161 77 83 4,0 114 150 33 EA15
40 84 122 M8 213 44 15 43 161 77 83 4,5 130 170 33 EA15
50 97 122 M8 219 51 15 45 161 77 83 5,5 144 190 33 EA15
63 124 122 M8 234 64 15 51 161 77 83 7,0 166 220 33 EA15

d B3
(mm) (mm)
16 25
20 25
25 25
32 25
40 45
50 45
63 45

380
