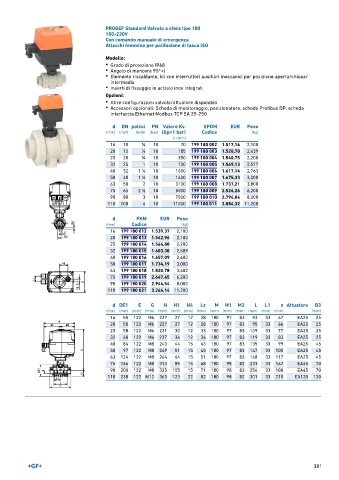

Page 381 - GEORGFISCHER - LISTINO 897

PROGEF Standard Valvola a sfera tipo 180
100-230V
Con comando manuale di emergenza
Attacchi femmina per polifusione di tasca ISO

Modello:
• Grado di protezione IP68
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: Scheda di monitoraggio, posizionatore, scheda Profibus DP, scheda
interfaccia Ethernet Modbus TCP EA 25-250

d DN pollici PN Valore Kv. EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 70 199 180 002 1.517,14 2,100
20 15 1 ∕2 10 185 199 180 003 1.520,78 2,439
25 20 3 ∕4 10 350 199 180 004 1.540,75 2,200
32 25 1 10 700 199 180 005 1.569,13 2,577
40 32 1 ∕4 10 1000 199 180 006 1.617,14 2,763
1
50 40 1 ∕2 10 1600 199 180 007 1.675,33 3,000
1
63 50 2 10 3100 199 180 008 1.737,21 3,800
75 65 2 ∕2 10 5000 199 180 009 2.526,26 6,200
1
90 80 3 10 7000 199 180 010 2.794,04 8,000
110 100 4 10 11000 199 180 011 3.084,32 11,200
d FKM EUR Peso
(mm) Codice (kg)
16 199 180 012 1.539,37 2,100
20 199 180 013 1.542,96 2,100
25 199 180 014 1.564,80 2,200
32 199 180 015 1.603,30 2,589
40 199 180 016 1.657,09 2,600
50 199 180 017 1.734,19 3,000
63 199 180 018 1.820,78 3,482
75 199 180 019 2.647,45 6,200
90 199 180 020 2.944,54 8,000
110 199 180 021 3.264,14 11,200

d DE1 E G H H1 H4 Lz M M1 M2 L L1 z Attuatore B3
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 50 122 M6 227 27 12 28 180 97 83 93 33 67 EA25 25
20 50 122 M6 227 27 12 28 180 97 83 95 33 66 EA25 25
25 58 122 M6 231 30 12 33 180 97 83 109 33 77 EA25 25
32 68 122 M6 237 36 12 36 180 97 83 119 33 83 EA25 25
40 84 122 M8 243 44 15 43 180 97 83 135 33 99 EA25 45
50 97 122 M8 249 51 15 45 180 97 83 147 33 105 EA25 45
63 124 122 M8 264 64 15 51 180 97 83 168 33 117 EA25 45
75 166 122 M8 313 85 15 68 180 98 82 233 33 167 EA45 70
90 200 122 M8 325 105 15 71 180 98 82 254 33 180 EA45 70
110 238 122 M12 363 123 22 82 180 98 82 301 33 215 EA120 120

381
