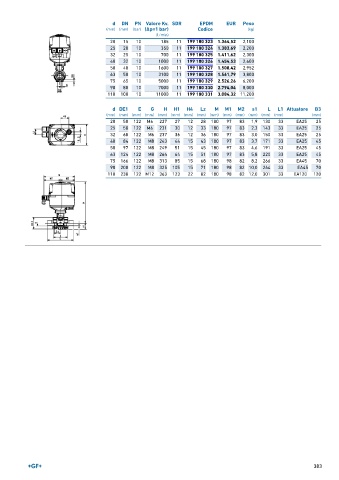

Page 383 - GEORGFISCHER - LISTINO 897

d DN PN Valore Kv. SDR EPDM EUR Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 10 185 11 199 180 323 1.364,52 2,100
25 20 10 350 11 199 180 324 1.383,69 2,200
32 25 10 700 11 199 180 325 1.411,62 2,300
40 32 10 1000 11 199 180 326 1.454,53 2,600
50 40 10 1600 11 199 180 327 1.508,42 2,952
63 50 10 3100 11 199 180 328 1.561,79 3,800
75 65 10 5000 11 199 180 329 2.526,26 6,200
90 80 10 7000 11 199 180 330 2.794,04 8,000
110 100 10 11000 11 199 180 331 3.084,32 11,200

d DE1 E G H H1 H4 Lz M M1 M2 s1 L L1 Attuatore B3
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 50 122 M6 227 27 12 28 180 97 83 1,9 130 33 EA25 25
25 58 122 M6 231 30 12 33 180 97 83 2,3 143 33 EA25 25
32 68 122 M6 237 36 12 36 180 97 83 3,0 150 33 EA25 25
40 84 122 M8 243 44 15 43 180 97 83 3,7 171 33 EA25 45
50 97 122 M8 249 51 15 45 180 97 83 4,6 191 33 EA25 45
63 124 122 M8 264 64 15 51 180 97 83 5,8 220 33 EA25 45
75 166 122 M8 313 85 15 68 180 98 82 8,2 266 33 EA45 70
90 200 122 M8 325 105 15 71 180 98 82 10,0 264 33 EA45 70
110 238 122 M12 363 123 22 82 180 98 82 12,0 301 33 EA120 120

383
