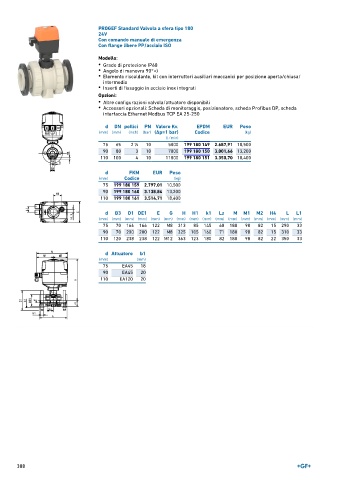

Page 388 - GEORGFISCHER - LISTINO 897

PROGEF Standard Valvola a sfera tipo 180
24V
Con comando manuale di emergenza
Con flange libere PP/acciaio ISO

Modello:
• Grado di protezione IP68
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: Scheda di monitoraggio, posizionatore, scheda Profibus DP, scheda
interfaccia Ethernet Modbus TCP EA 25-250

d DN pollici PN Valore Kv. EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
75 65 2 ∕2 10 5000 199 180 149 2.687,91 10,500
1
90 80 3 10 7000 199 180 150 3.001,66 13,200
110 100 4 10 11000 199 180 151 3.350,70 18,400

d FKM EUR Peso
(mm) Codice (kg)
75 199 180 159 2.797,01 10,500
90 199 180 160 3.138,84 13,200
110 199 180 161 3.514,71 18,400

d B3 D1 DE1 E G H H1 k1 Lz M M1 M2 H4 L L1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
75 70 166 166 122 M8 313 85 145 68 180 98 82 15 290 33
90 70 200 200 122 M8 325 105 160 71 180 98 82 15 310 33
110 120 238 238 122 M12 363 123 180 82 180 98 82 22 350 33

d Attuatore b1
(mm) (mm)
75 EA45 18
90 EA45 20
110 EA120 20

388
