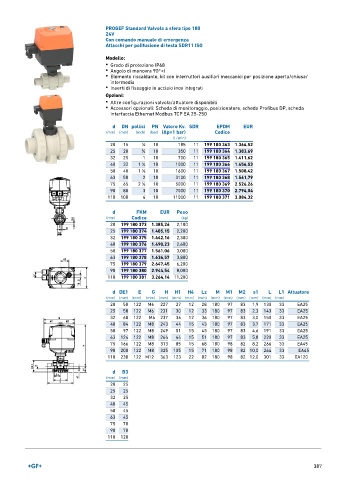

Page 387 - GEORGFISCHER - LISTINO 897

PROGEF Standard Valvola a sfera tipo 180
24V
Con comando manuale di emergenza
Attacchi per polifusione di testa SDR11 ISO

Modello:
• Grado di protezione IP68
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: Scheda di monitoraggio, posizionatore, scheda Profibus DP, scheda
interfaccia Ethernet Modbus TCP EA 25-250

d DN pollici PN Valore Kv. SDR EPDM EUR
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice
(l ⁄ min)
20 15 1 ∕2 10 185 11 199 180 363 1.364,52
25 20 3 ∕4 10 350 11 199 180 364 1.383,69
32 25 1 10 700 11 199 180 365 1.411,62
40 32 1 ∕4 10 1000 11 199 180 366 1.454,53
1
50 40 1 ∕2 10 1600 11 199 180 367 1.508,42
1
63 50 2 10 3100 11 199 180 368 1.561,79
75 65 2 ∕2 10 5000 11 199 180 369 2.526,26
1
90 80 3 10 7000 11 199 180 370 2.794,04
110 100 4 10 11000 11 199 180 371 3.084,32

d FKM EUR Peso
(mm) Codice (kg)
20 199 180 373 1.385,26 2,100
25 199 180 374 1.405,15 2,200
32 199 180 375 1.442,16 2,300
40 199 180 376 1.490,23 2,600
50 199 180 377 1.561,06 3,000
63 199 180 378 1.636,57 3,800
75 199 180 379 2.647,45 6,200
90 199 180 380 2.944,54 8,000
110 199 180 381 3.264,14 11,200

d DE1 E G H H1 H4 Lz M M1 M2 s1 L L1 Attuatore
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 50 122 M6 227 27 12 28 180 97 83 1,9 130 33 EA25
25 58 122 M6 231 30 12 33 180 97 83 2,3 143 33 EA25
32 68 122 M6 237 36 12 36 180 97 83 3,0 150 33 EA25
40 84 122 M8 243 44 15 43 180 97 83 3,7 171 33 EA25
50 97 122 M8 249 51 15 45 180 97 83 4,6 191 33 EA25
63 124 122 M8 264 64 15 51 180 97 83 5,8 220 33 EA25
75 166 122 M8 313 85 15 68 180 98 82 8,2 266 33 EA45
90 200 122 M8 325 105 15 71 180 98 82 10,0 264 33 EA45
110 238 122 M12 363 123 22 82 180 98 82 12,0 301 33 EA120

d B3
(mm) (mm)
20 25
25 25
32 25
40 45
50 45
63 45
75 70
90 70
110 120
