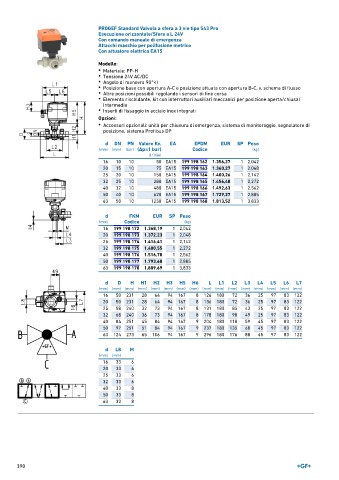

Page 390 - GEORGFISCHER - LISTINO 897

PROGEF Standard Valvola a sfera a 3 vie tipo 543 Pro
Esecuzione orizzontale/Sfera a L 24V
Con comando manuale di emergenza
Attacchi maschio per polifusione metrico
Con attuatore elettrico EA15

Modello:
• Materiale: PP-H
• Tensione 24V AC/DC
• Angolo di manovra 90°<)
• Posizione base con apertura A-C e posizione attuata con apertura B-C, v. schema di flusso
• Altre posizioni possibili regolando i sensori di fine corsa
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP

d DN PN Valore Kv. EA EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 50 EA15 199 198 162 1.356,27 1 2,042
20 15 10 75 EA15 199 198 163 1.360,27 1 2,048
25 20 10 150 EA15 199 198 164 1.400,26 1 2,142
32 25 10 280 EA15 199 198 165 1.456,48 1 2,272
40 32 10 480 EA15 199 198 166 1.492,63 1 2,562
50 40 10 620 EA15 199 198 167 1.729,27 1 2,885
63 50 10 1230 EA15 199 198 168 1.813,52 1 3,833

d FKM EUR SP Peso
(mm) Codice (kg)
16 199 198 172 1.368,19 1 2,042
20 199 198 173 1.372,23 1 2,048
25 199 198 174 1.416,41 1 2,142
32 199 198 175 1.480,55 1 2,272
40 199 198 176 1.516,70 1 2,562
50 199 198 177 1.793,40 1 2,885
63 199 198 178 1.889,69 1 3,833

d D H H1 H2 H3 H5 H6 L L1 L2 L3 L4 L5 L6 L7
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 50 231 28 64 94 167 8 126 180 72 36 25 97 83 122
20 50 231 28 64 94 167 8 136 180 72 36 25 97 83 122
25 58 240 32 73 94 167 8 131 180 85 43 25 97 83 122
32 68 240 36 73 94 167 8 178 180 98 49 25 97 83 122
40 84 251 45 84 94 167 9 204 180 118 59 45 97 83 122
50 97 251 51 84 94 167 9 237 180 135 68 45 97 83 122
63 124 273 65 106 94 167 9 296 180 176 88 45 97 83 122

d L8 M
(mm) (mm)
16 33 6
20 33 6
25 33 6
32 33 6
40 33 8
50 33 8
63 33 8
