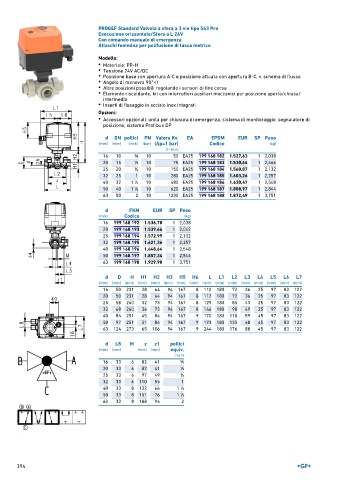

Page 394 - GEORGFISCHER - LISTINO 897

PROGEF Standard Valvola a sfera a 3 vie tipo 543 Pro
Esecuzione orizzontale/Sfera a L 24V
Con comando manuale di emergenza
Attacchi femmina per polifusione di tasca metrico

Modello:
• Materiale: PP-H
• Tensione 24V AC/DC
• Posizione base con apertura A-C e posizione attuata con apertura B-C, v. schema di flusso
• Angolo di manovra 90°<)
• Altre posizioni possibili regolando i sensori di fine corsa
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP

d DN pollici PN Valore Kv. EA EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 50 EA25 199 168 182 1.527,63 1 2,038
20 15 1 ∕2 10 75 EA25 199 168 183 1.530,64 1 2,466
25 20 3 ∕4 10 150 EA25 199 168 184 1.560,87 1 2,132
32 25 1 10 280 EA25 199 168 185 1.603,26 1 2,257
40 32 1 ∕4 10 480 EA25 199 168 186 1.630,47 1 2,548
1
50 40 1 ∕2 10 620 EA25 199 168 187 1.808,97 1 2,844
1
63 50 2 10 1230 EA25 199 168 188 1.872,49 1 3,751

d FKM EUR SP Peso
(mm) Codice (kg)
16 199 168 192 1.536,70 1 2,038
20 199 168 193 1.539,66 1 2,042
25 199 168 194 1.572,99 1 2,132
32 199 168 195 1.621,36 1 2,257
40 199 168 196 1.648,64 1 2,548
50 199 168 197 1.857,34 1 2,844
63 199 168 198 1.929,90 1 3,751

d D H H1 H2 H3 H5 H6 L L1 L2 L3 L4 L5 L6 L7
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 50 231 28 64 94 167 8 110 180 72 36 25 97 83 122
20 50 231 28 64 94 167 8 112 180 72 36 25 97 83 122
25 58 240 32 73 94 167 8 129 180 85 43 25 97 83 122
32 68 240 36 73 94 167 8 146 180 98 49 25 97 83 122
40 84 251 45 84 94 167 9 170 180 118 59 45 97 83 122
50 97 251 51 84 94 167 9 193 180 135 68 45 97 83 122
63 124 273 65 106 94 167 9 244 180 176 88 45 97 83 122

d L8 M z z1 pollici
(mm) (mm) (mm) (mm) equiv.
(inch)
16 33 6 82 41 3 ∕8
20 33 6 82 41 1 ∕2
25 33 6 97 49 3 ∕4
32 33 6 110 55 1
40 33 8 132 66 1 ∕4
1
1
50 33 8 151 76 1 ∕2
63 33 8 188 94 2

394
