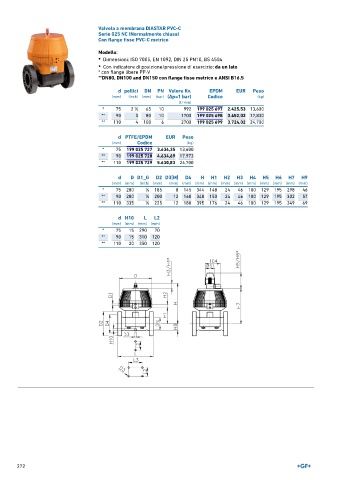

Page 272 - GEORGFISCHER - LISTINO 897

Valvola a membrana DIASTAR PVC-C
Serie 025 NC (Normalmente chiusa)
Con flange fisse PVC-C metrico

Modello:
• Dimensioni: ISO 7005, EN 1092, DIN 25 PN10, BS 4504

• Con indicatore di posizione/pressione di esercizio: da un lato
* con flange libere PP-V
**DN80, DN100 and DN150 con flange fisse metrico e ANSI B16.5

d pollici DN PN Valore Kv. EPDM EUR Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
* 75 2 ∕2 65 10 992 199 025 697 2.425,53 13,600
1
** 90 3 80 10 1700 199 025 698 3.452,02 17,830
** 110 4 100 6 2700 199 025 699 3.724,02 24,700

d PTFE/EPDM EUR Peso
(mm) Codice (kg)
* 75 199 025 727 3.636,35 13,600
** 90 199 025 728 4.634,69 17,973
** 110 199 025 729 5.630,83 24,700

d D D1_G D2 D3[M] D4 H H1 H2 H3 H4 H5 H6 H7 H9
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
* 75 280 1 ∕4 185 8 145 344 148 24 46 100 129 195 298 46
** 90 280 1 ∕4 200 12 160 348 150 24 46 100 129 195 302 57
** 110 335 1 ∕4 225 12 180 395 176 24 46 100 129 195 349 69

d H10 L L2
(mm) (mm) (mm) (mm)
* 75 15 290 70
** 90 15 310 120
** 110 20 350 120
