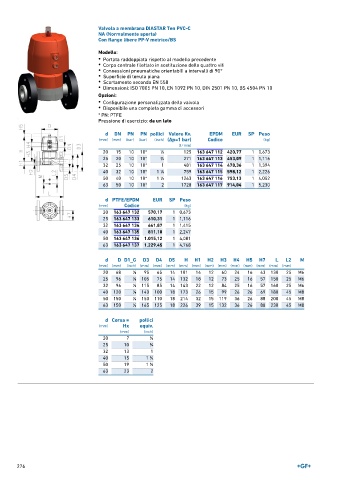

Page 276 - GEORGFISCHER - LISTINO 897

Valvola a membrana DIASTAR Ten PVC-C
NA (Normalmente aperta)
Con flange libere PP-V metrico/BS

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Superficie di tenuta piana
• Scartamento secondo EN 558
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, BS 4504 PN 10

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: da un lato

d DN PN PN pollici Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (bar) (inch) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 10 10* 1 ∕2 125 163 647 112 420,77 1 0,673
25 20 10 10* 3 ∕4 271 163 647 113 453,09 1 1,116
32 25 10 10* 1 481 163 647 114 478,36 1 1,394
40 32 10 10* 1 ∕4 759 163 647 115 598,12 1 2,226
1
50 40 10 10* 1 ∕2 1263 163 647 116 753,13 1 4,052
1
63 50 10 10* 2 1728 163 647 117 914,04 1 5,230
d PTFE/EPDM EUR SP Peso
(mm) Codice (kg)
20 163 647 132 570,17 1 0,673
25 163 647 133 610,31 1 1,116
32 163 647 134 641,87 1 1,415
40 163 647 135 811,10 1 2,247
50 163 647 136 1.015,12 1 4,081
63 163 647 137 1.229,45 1 4,768

d D D1_G D3 D4 D5 H H1 H2 H3 H4 H5 H7 L L2 M
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 68 1 ∕8 95 65 14 101 14 12 60 24 16 43 130 25 M6
25 96 1 ∕8 105 75 14 132 18 12 73 25 16 57 150 25 M6
32 96 1 ∕8 115 85 14 143 22 12 84 25 16 57 160 25 M6
40 120 1 ∕8 140 100 18 173 26 15 99 26 26 69 180 45 M8
50 150 1 ∕4 150 110 18 214 32 15 119 36 26 88 200 45 M8
63 150 1 ∕4 165 125 18 226 39 15 132 36 26 88 230 45 M8

d Corsa = pollici
(mm) Hx equiv.
(mm) (inch)
20 7 1 ∕2
25 10 3 ∕4
32 13 1
40 15 1 ∕4
1
50 19 1 ∕2
1
63 23 2

276
