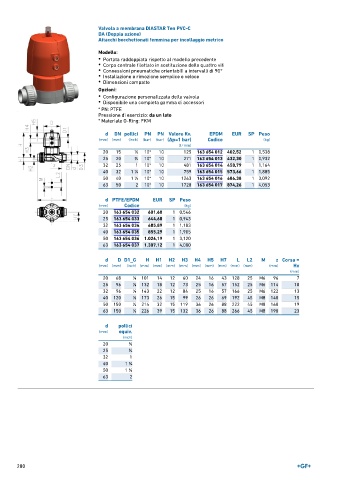

Page 280 - GEORGFISCHER - LISTINO 897

Valvola a membrana DIASTAR Ten PVC-C
DA (Doppia azione)
Attacchi bocchettonati femmina per incollaggio metrico

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: da un lato
* Materiale O-Ring: FKM

d DN pollici PN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10* 10 125 163 654 012 402,52 1 0,538
25 20 3 ∕4 10* 10 271 163 654 013 432,30 1 0,932
32 25 1 10* 10 481 163 654 014 458,79 1 1,164
40 32 1 ∕4 10* 10 759 163 654 015 573,66 1 1,885
1
50 40 1 ∕2 10* 10 1263 163 654 016 686,38 1 3,092
1
63 50 2 10* 10 1728 163 654 017 874,26 1 4,053
d PTFE/EPDM EUR SP Peso
(mm) Codice (kg)
20 163 654 032 601,68 1 0,546
25 163 654 033 644,60 1 0,943
32 163 654 034 685,89 1 1,183
40 163 654 035 855,29 1 1,905
50 163 654 036 1.026,19 1 3,120
63 163 654 037 1.307,12 1 4,080

d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M z Corsa =
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
20 68 1 ∕8 101 14 12 60 24 16 43 128 25 M6 96 7
25 96 1 ∕8 132 18 12 73 25 16 57 152 25 M6 114 10
32 96 1 ∕8 143 22 12 84 25 16 57 166 25 M6 122 13
40 120 1 ∕8 173 26 15 99 26 26 69 192 45 M8 140 15
50 150 1 ∕4 214 32 15 119 36 26 88 222 45 M8 160 19
63 150 1 ∕4 226 39 15 132 36 26 88 266 45 M8 190 23

d pollici
(mm) equiv.
(inch)
20 1 ∕2
25 3 ∕4
32 1
40 1 ∕4
1
50 1 ∕2
1
63 2

280
