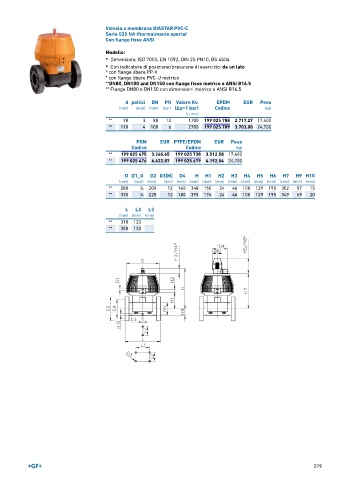

Page 279 - GEORGFISCHER - LISTINO 897

Valvola a membrana DIASTAR PVC-C
Serie 025 NA (Normalmente aperta)
Con flange fisse ANSI

Modello:
• Dimensioni: ISO 7005, EN 1092, DIN 25 PN10, BS 4504

• Con indicatore di posizione/pressione di esercizio: da un lato
* con flange libere PP-V
* con flange libere PVC-U metrico
**DN80, DN100 and DN150 con flange fisse metrico e ANSI B16.5
** Flange DN80 e DN150 con dimensioni metrico e ANSI B16.5

d pollici DN PN Valore Kv. EPDM EUR Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
** 90 3 80 10 1700 199 025 708 2.717,27 17,400
** 110 4 100 6 2700 199 025 709 3.703,00 24,700

FKM EUR PTFE/EPDM EUR Peso
Codice Codice (kg)
** 199 025 475 3.260,65 199 025 738 3.512,58 17,400
** 199 025 476 4.622,87 199 025 679 4.192,54 24,700

D D1_G D2 D3[M] D4 H H1 H2 H3 H4 H5 H6 H7 H9 H10
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
** 280 1 ∕4 200 12 160 348 150 24 46 100 129 195 302 57 15
** 335 1 ∕4 225 12 180 395 176 24 46 100 129 195 349 69 20

L L2 L3
(mm) (mm) (mm)
** 310 120
** 350 120

279
