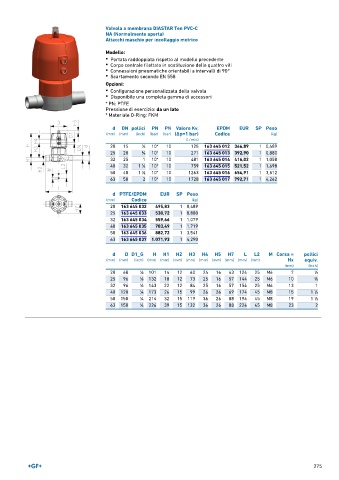

Page 275 - GEORGFISCHER - LISTINO 897

Valvola a membrana DIASTAR Ten PVC-C
NA (Normalmente aperta)
Attacchi maschio per incollaggio metrico

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Scartamento secondo EN 558

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: da un lato
* Materiale O-Ring: FKM

d DN pollici PN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10* 10 125 163 645 012 366,89 1 0,489
25 20 3 ∕4 10* 10 271 163 645 013 392,90 1 0,880
32 25 1 10* 10 481 163 645 014 416,02 1 1,058
40 32 1 ∕4 10* 10 759 163 645 015 521,52 1 1,698
1
50 40 1 ∕2 10* 10 1263 163 645 016 654,91 1 3,512
1
63 50 2 10* 10 1728 163 645 017 792,71 1 4,262
d PTFE/EPDM EUR SP Peso
(mm) Codice (kg)
20 163 645 032 495,83 1 0,489
25 163 645 033 530,72 1 0,880
32 163 645 034 559,66 1 1,079
40 163 645 035 703,49 1 1,719
50 163 645 036 882,72 1 3,541
63 163 645 037 1.071,93 1 4,290

d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M Corsa = pollici
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
20 68 1 ∕8 101 14 12 60 24 16 43 124 25 M6 7 1 ∕2
25 96 1 ∕8 132 18 12 73 25 16 57 144 25 M6 10 3 ∕4
32 96 1 ∕8 143 22 12 84 25 16 57 154 25 M6 13 1
40 120 1 ∕8 173 26 15 99 26 26 69 174 45 M8 15 1 ∕4
1
50 150 1 ∕4 214 32 15 119 36 26 88 194 45 M8 19 1 ∕2
1
63 150 1 ∕4 226 39 15 132 36 26 88 224 45 M8 23 2

275
