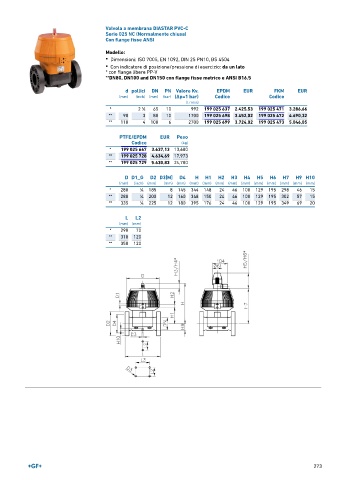

Page 273 - GEORGFISCHER - LISTINO 897

Valvola a membrana DIASTAR PVC-C
Serie 025 NC (Normalmente chiusa)
Con flange fisse ANSI

Modello:
• Dimensioni: ISO 7005, EN 1092, DIN 25 PN10, BS 4504

• Con indicatore di posizione/pressione di esercizio: da un lato
* con flange libere PP-V
**DN80, DN100 and DN150 con flange fisse metrico e ANSI B16.5

d pollici DN PN Valore Kv. EPDM EUR FKM EUR
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice Codice
(l ⁄ min)
* 2 ∕2 65 10 992 199 025 637 2.425,53 199 025 471 3.286,66
1
** 90 3 80 10 1700 199 025 698 3.452,02 199 025 472 4.690,32
** 110 4 100 6 2700 199 025 699 3.724,02 199 025 473 5.046,05

PTFE/EPDM EUR Peso
Codice (kg)
* 199 025 667 3.637,13 13,600
** 199 025 728 4.634,69 17,973
** 199 025 729 5.630,83 24,700

D D1_G D2 D3[M] D4 H H1 H2 H3 H4 H5 H6 H7 H9 H10
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
* 280 1 ∕4 185 8 145 344 148 24 46 100 129 195 298 46 15
** 280 1 ∕4 200 12 160 348 150 24 46 100 129 195 302 57 15
** 335 1 ∕4 225 12 180 395 176 24 46 100 129 195 349 69 20

L L2
(mm) (mm)
* 290 70
** 310 120
** 350 120
