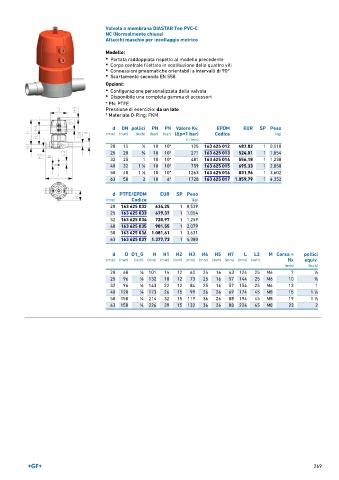

Page 269 - GEORGFISCHER - LISTINO 897

Valvola a membrana DIASTAR Ten PVC-C
NC (Normalmente chiusa)
Attacchi maschio per incollaggio metrico

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Scartamento secondo EN 558

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: da un lato
* Materiale O-Ring: FKM

d DN pollici PN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 10* 125 163 625 012 487,82 1 0,510
25 20 3 ∕4 10 10* 271 163 625 013 524,01 1 1,054
32 25 1 10 10* 481 163 625 014 556,18 1 1,238
40 32 1 ∕4 10 10* 759 163 625 015 695,33 1 2,058
1
50 40 1 ∕2 10 10* 1263 163 625 016 831,96 1 3,602
1
63 50 2 10 6* 1728 163 625 017 1.059,79 1 4,352
d PTFE/EPDM EUR SP Peso
(mm) Codice (kg)
20 163 625 032 634,25 1 0,539
25 163 625 033 679,37 1 1,054
32 163 625 034 720,97 1 1,259
40 163 625 035 901,55 1 2,079
50 163 625 036 1.081,61 1 3,631
63 163 625 037 1.377,73 1 4,380

d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M Corsa = pollici
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
20 68 1 ∕8 101 14 12 60 24 16 43 124 25 M6 7 1 ∕2
25 96 1 ∕8 132 18 12 73 25 16 57 144 25 M6 10 3 ∕4
32 96 1 ∕8 143 22 12 84 25 16 57 154 25 M6 13 1
40 120 1 ∕8 173 26 15 99 26 26 69 174 45 M8 15 1 ∕4
1
50 150 1 ∕4 214 32 15 119 36 26 88 194 45 M8 19 1 ∕2
1
63 150 1 ∕4 226 39 15 132 36 26 88 224 45 M8 23 2
