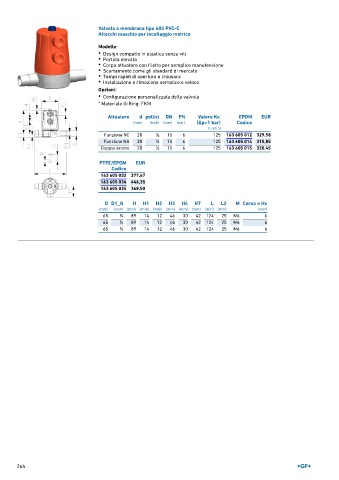

Page 264 - GEORGFISCHER - LISTINO 897

Valvola a membrana tipo 605 PVC-C
Attacchi maschio per incollaggio metrico

Modello:
• Design compatto in plastica senza viti
• Portata elevata
• Corpo attuatore con filetto per semplice manutenzione
• Scartamento come gli standard di mercato
• Tempi rapidi di apertura e chiusura
• Installazione e rimozione semplice e veloce

Opzioni:
• Configurazione personalizzata della valvola

* Materiale O-Ring: FKM

Attuatore d pollici DN PN Valore Kv. EPDM EUR
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice
(l ⁄ min)
Funzione NC 20 1 ∕2 15 6 125 163 605 012 329,58
Funzione NA 20 1 ∕2 15 6 125 163 605 014 315,85
Doppia azione 20 1 ∕2 15 6 125 163 605 015 320,45

PTFE/EPDM EUR
Codice
163 605 032 377,67
163 605 034 446,35
163 605 035 368,50

D D1_G H H1 H2 H3 H4 H7 L L2 M Corsa = Hx
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
65 1 ∕4 89 14 12 46 30 42 124 25 M6 6
65 1 ∕4 89 14 12 46 30 42 124 25 M6 6
65 1 ∕4 89 14 12 46 30 42 124 25 M6 6

264
