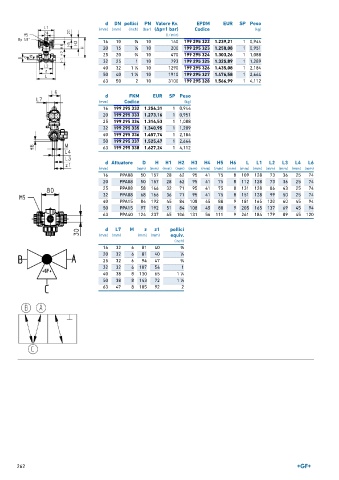

Page 262 - GEORGFISCHER - LISTINO 897

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 140 199 295 322 1.239,21 1 0,944
20 15 1 ∕2 10 200 199 295 323 1.258,08 1 0,951
25 20 3 ∕4 10 470 199 295 324 1.303,26 1 1,088
32 25 1 10 793 199 295 325 1.325,89 1 1,289
40 32 1 ∕4 10 1290 199 295 326 1.435,08 1 2,184
1
50 40 1 ∕2 10 1910 199 295 327 1.476,58 1 2,664
1
63 50 2 10 3100 199 295 328 1.566,99 1 4,112
d FKM EUR SP Peso
(mm) Codice (kg)
16 199 295 332 1.254,31 1 0,944
20 199 295 333 1.273,16 1 0,951
25 199 295 334 1.314,53 1 1,088
32 199 295 335 1.340,95 1 1,289
40 199 295 336 1.457,74 1 2,184
50 199 295 337 1.525,47 1 2,664
63 199 295 338 1.627,24 1 4,112

d Attuatore D H H1 H2 H3 H4 H5 H6 L L1 L2 L3 L4 L6
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 PPA08 50 157 28 62 95 41 75 8 109 128 73 36 25 74
20 PPA08 50 157 28 62 95 41 75 8 112 128 73 36 25 74
25 PPA08 58 166 32 71 95 41 75 8 131 128 86 43 25 74
32 PPA08 68 166 36 71 95 41 75 8 151 128 99 50 25 74
40 PPA15 84 192 45 84 108 45 88 9 181 165 120 60 45 94
50 PPA15 97 192 51 84 108 45 88 9 205 165 137 69 45 94
63 PPA40 124 237 65 106 131 56 111 9 261 184 179 89 45 120

d L7 M z z1 pollici
(mm) (mm) (mm) (mm) equiv.
(inch)
16 32 6 81 40 3 ∕8
20 32 6 81 40 1 ∕2
25 32 6 94 47 3 ∕4
32 32 6 107 54 1
40 38 8 130 65 1 ∕4
1
50 38 8 143 72 1 ∕2
1
63 47 8 185 92 2

262
