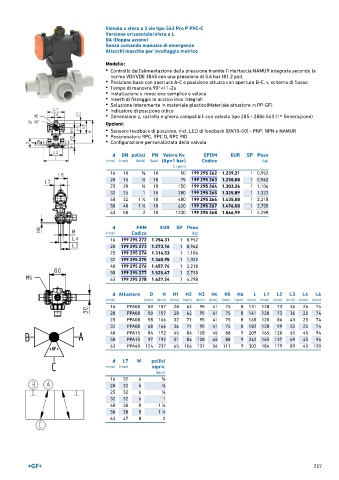

Page 257 - GEORGFISCHER - LISTINO 897

Valvola a sfera a 3 vie tipo 543 Pro P PVC-C
Versione orizzontale/sfera a L
DA (Doppia azione)
Senza comando manuale di emergenza
Attacchi maschio per incollaggio metrico

Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 5.6 bar (81.2 psi).
• Posizione base con apertura A-C e posizione attuata con apertura B-C, v. schema di flusso
• Tempo di manovra 90°<) 1-2s
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Dimensione z, cartella e ghiera compatibili con valvola tipo 285 - 288e 543 (1^ Generazione)

Opzioni:
• Sensore feedback di poszione, incl. LED di feedback (DN10-50) - PNP, NPN e NAMUR
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 50 199 295 262 1.239,21 1 0,952
20 15 1 ∕2 10 75 199 295 263 1.258,08 1 0,962
25 20 3 ∕4 10 150 199 295 264 1.303,26 1 1,106
32 25 1 10 280 199 295 265 1.325,89 1 1,322
40 32 1 ∕4 10 480 199 295 266 1.435,08 1 2,218
1
50 40 1 ∕2 10 620 199 295 267 1.476,58 1 2,755
1
63 50 2 10 1230 199 295 268 1.566,99 1 4,298
d FKM EUR SP Peso
(mm) Codice (kg)
16 199 295 272 1.254,31 1 0,952
20 199 295 273 1.273,16 1 0,962
25 199 295 274 1.314,53 1 1,106
32 199 295 275 1.340,95 1 1,322
40 199 295 276 1.457,74 1 2,218
50 199 295 277 1.525,47 1 2,755
63 199 295 278 1.627,24 1 4,298

d Attuatore D H H1 H2 H3 H4 H5 H6 L L1 L2 L3 L4 L6
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 PPA08 50 157 28 62 95 41 75 8 131 128 73 36 25 74
20 PPA08 50 157 28 62 95 41 75 8 141 128 73 36 25 74
25 PPA08 58 166 32 71 95 41 75 8 165 128 86 43 25 74
32 PPA08 68 166 36 71 95 41 75 8 182 128 99 50 25 74
40 PPA15 84 192 45 84 108 45 88 9 209 165 120 60 45 94
50 PPA15 97 192 51 84 108 45 88 9 242 165 137 69 45 94
63 PPA40 124 237 65 106 131 56 111 9 302 184 179 89 45 120

d L7 M pollici
(mm) (mm) equiv.
(inch)
16 32 6 3 ∕8
20 32 6 1 ∕2
25 32 6 3 ∕4
32 32 6 1
40 38 8 1 ∕4
1
1
50 38 8 1 ∕2
63 47 8 2
