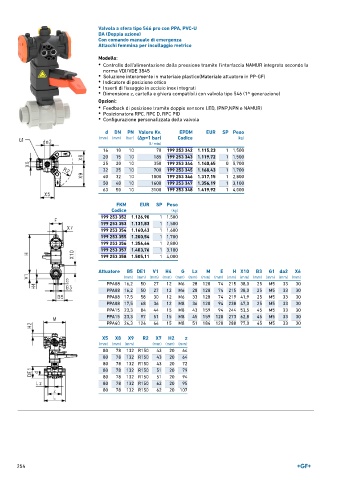

Page 254 - GEORGFISCHER - LISTINO 897

Valvola a sfera tipo 546 pro con PPA, PVC-U
DA (Doppia azione)
Con comando manuale di emergenza
Attacchi femmina per incollaggio metrico

Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Feedback di posizione tramite doppio sensore LED, (PNP,NPN e NAMUR)
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 70 199 253 342 1.115,23 1 1,500
20 15 10 185 199 253 343 1.119,72 1 1,500
25 20 10 350 199 253 344 1.140,65 0 5,700
32 25 10 700 199 253 345 1.168,43 1 1,700
40 32 10 1000 199 253 346 1.317,15 1 2,800
50 40 10 1600 199 253 347 1.356,19 1 3,100
63 50 10 3100 199 253 348 1.419,92 1 4,000

FKM EUR SP Peso
Codice (kg)
199 253 352 1.126,90 1 1,500
199 253 353 1.131,83 1 1,500
199 253 354 1.160,43 1 1,600
199 253 355 1.200,54 1 1,700
199 253 356 1.354,64 1 2,800
199 253 357 1.403,76 1 3,100
199 253 358 1.505,11 1 4,000

Attuatore B5 DE1 V1 H4 G Lz M E H X10 B3 G1 da2 X6
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
PPA08 16,2 50 27 12 M6 28 128 74 215 38,0 25 M5 33 30
PPA08 16,2 50 27 12 M6 28 128 74 215 38,0 25 M5 33 30
PPA08 17,5 58 30 12 M6 33 128 74 219 41,9 25 M5 33 30
PPA08 17,5 68 36 12 M8 36 128 94 238 47,0 25 M5 33 30
PPA15 23,3 84 44 15 M8 43 159 94 244 53,5 45 M5 33 30
PPA15 23,3 97 51 15 M8 45 159 120 273 62,8 45 M5 33 30
PPA40 24,3 124 64 15 M8 51 184 120 288 77,0 45 M5 33 30

X5 X8 X9 R2 X7 H2 z
(mm) (mm) (mm) (mm) (mm) (mm)
80 78 132 R150 43 20 64
80 78 132 R150 43 20 64
80 78 132 R150 43 20 72
80 78 132 R150 51 20 79
80 78 132 R150 51 20 94
80 78 132 R150 62 20 95
80 78 132 R150 62 20 107
