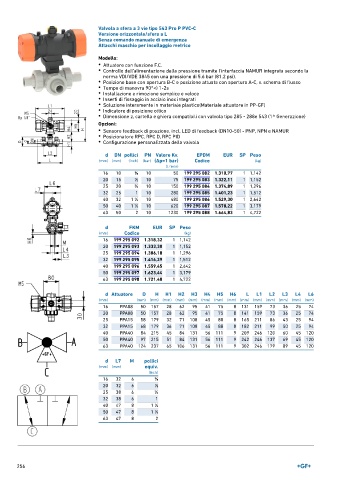

Page 256 - GEORGFISCHER - LISTINO 897

Valvola a sfera a 3 vie tipo 543 Pro P PVC-C
Versione orizzontale/sfera a L
Senza comando manuale di emergenza
Attacchi maschio per incollaggio metrico

Modello:
• Attuatore con funzione F.C.
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 5.6 bar (81.2 psi).
• Posizione base con apertura B-C e posizione attuata con apertura A-C, v. schema di flusso
• Tempo di manovra 90°<) 1-2s
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Dimensione z, cartella e ghiera compatibili con valvola tipo 285 - 288e 543 (1^ Generazione)

Opzioni:
• Sensore feedback di poszione, incl. LED di feedback (DN10-50) - PNP, NPN e NAMUR
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 50 199 295 082 1.310,77 1 1,142
20 15 1 ∕2 10 75 199 295 083 1.322,11 1 1,152
25 20 3 ∕4 10 150 199 295 084 1.374,89 1 1,296
32 25 1 10 280 199 295 085 1.401,23 1 1,512
40 32 1 ∕4 10 480 199 295 086 1.529,30 1 2,642
1
50 40 1 ∕2 10 620 199 295 087 1.578,22 1 3,179
1
63 50 2 10 1230 199 295 088 1.664,83 1 4,722
d FKM EUR SP Peso
(mm) Codice (kg)
16 199 295 092 1.318,32 1 1,142
20 199 295 093 1.333,38 1 1,152
25 199 295 094 1.386,18 1 1,296
32 199 295 095 1.416,29 1 1,512
40 199 295 096 1.559,45 1 2,642
50 199 295 097 1.623,44 1 3,179
63 199 295 098 1.721,40 1 4,722

d Attuatore D H H1 H2 H3 H4 H5 H6 L L1 L2 L3 L4 L6
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 PPA08 50 157 28 62 95 41 75 8 131 159 73 36 25 74
20 PPA08 50 157 28 62 95 41 75 8 141 159 73 36 25 74
25 PPA15 58 179 32 71 108 45 88 8 165 211 86 43 25 94
32 PPA15 68 179 36 71 108 45 88 8 182 211 99 50 25 94
40 PPA40 84 215 45 84 131 56 111 9 209 246 120 60 45 120
50 PPA40 97 215 51 84 131 56 111 9 242 246 137 69 45 120
63 PPA40 124 237 65 106 131 56 111 9 302 246 179 89 45 120

d L7 M pollici
(mm) (mm) equiv.
(inch)
16 32 6 3 ∕8
20 32 6 1 ∕2
25 38 6 3 ∕4
32 38 6 1
40 47 8 1 ∕4
1
1
50 47 8 1 ∕2
63 47 8 2

256
