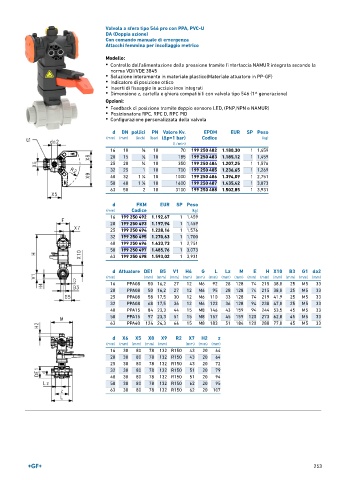

Page 253 - GEORGFISCHER - LISTINO 897

Valvola a sfera tipo 546 pro con PPA, PVC-U
DA (Doppia azione)
Con comando manuale di emergenza
Attacchi femmina per incollaggio metrico

Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Feedback di posizione tramite doppio sensore LED, (PNP,NPN e NAMUR)
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 70 199 250 482 1.180,30 1 1,459
20 15 1 ∕2 10 185 199 250 483 1.185,12 1 1,459
25 20 3 ∕4 10 350 199 250 484 1.207,25 1 1,576
32 25 1 10 700 199 250 485 1.236,65 1 1,269
40 32 1 ∕4 10 1000 199 250 486 1.394,09 1 2,751
1
50 40 1 ∕2 10 1600 199 250 487 1.435,42 1 3,073
1
63 50 2 10 3100 199 250 488 1.502,85 1 3,931
d FKM EUR SP Peso
(mm) Codice (kg)
16 199 250 492 1.192,67 1 1,459
20 199 250 493 1.197,94 1 1,459
25 199 250 494 1.228,16 1 1,576
32 199 250 495 1.270,63 1 1,700
40 199 250 496 1.433,73 1 2,751
50 199 250 497 1.485,76 1 3,073
63 199 250 498 1.593,02 1 3,931

d Attuatore DE1 B5 V1 H4 G L Lz M E H X10 B3 G1 da2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 PPA08 50 16,2 27 12 M6 92 28 128 74 215 38,0 25 M5 33
20 PPA08 50 16,2 27 12 M6 95 28 128 74 215 38,0 25 M5 33
25 PPA08 58 17,5 30 12 M6 110 33 128 74 219 41,9 25 M5 33
32 PPA08 68 17,5 36 12 M6 123 36 128 94 238 47,0 25 M5 33
40 PPA15 84 23,3 44 15 M8 146 43 159 94 244 53,5 45 M5 33
50 PPA15 97 23,3 51 15 M8 157 45 159 120 273 62,8 45 M5 33
63 PPA40 124 24,3 64 15 M8 183 51 184 120 288 77,0 45 M5 33

d X6 X5 X8 X9 R2 X7 H2 z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 30 80 78 132 R150 43 20 64
20 30 80 78 132 R150 43 20 64
25 30 80 78 132 R150 43 20 72
32 30 80 78 132 R150 51 20 79
40 30 80 78 132 R150 51 20 94
50 30 80 78 132 R150 62 20 95
63 30 80 78 132 R150 62 20 107
