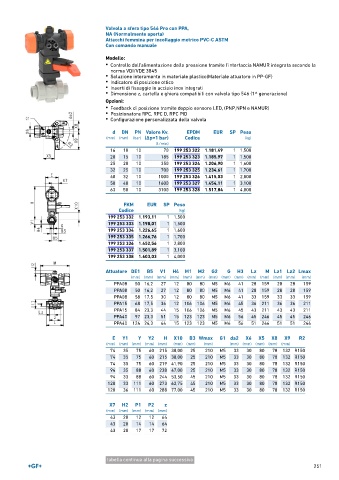

Page 251 - GEORGFISCHER - LISTINO 897

Valvola a sfera tipo 546 Pro con PPA,
NA (Normalmente aperta)
Attacchi femmina per incollaggio metrico PVC-C ASTM
Con comando manuale

Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Feedback di posizione tramite doppio sensore LED, (PNP,NPN e NAMUR)
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 70 199 253 322 1.181,49 1 1,500
20 15 10 185 199 253 323 1.185,97 1 1,500
25 20 10 350 199 253 324 1.206,90 1 1,600
32 25 10 700 199 253 325 1.234,61 1 1,700
40 32 10 1000 199 253 326 1.415,03 1 2,800
50 40 10 1600 199 253 327 1.454,11 1 3,100
63 50 10 3100 199 253 328 1.517,84 1 4,000

FKM EUR SP Peso
Codice (kg)
199 253 332 1.193,11 1 1,500
199 253 333 1.198,01 1 1,500
199 253 334 1.226,65 1 1,600
199 253 335 1.266,76 1 1,700
199 253 336 1.452,56 1 2,800
199 253 337 1.501,89 1 3,100
199 253 338 1.603,03 1 4,000

Attuatore DE1 B5 V1 H4 M1 M2 G2 G H3 Lz M Lz1 Lz2 Lmax
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
PPA08 50 16,2 27 12 80 80 M5 M6 41 28 159 28 28 159
PPA08 50 16,2 27 12 80 80 M5 M6 41 28 159 28 28 159
PPA08 58 17,5 30 12 80 80 M5 M6 41 33 159 33 33 159
PPA15 68 17,5 36 12 106 106 M5 M6 45 36 211 36 36 211
PPA15 84 23,3 44 15 106 106 M5 M6 45 43 211 43 43 211
PPA40 97 23,3 51 15 123 123 M5 M6 56 45 246 45 45 246
PPA40 124 24,3 64 15 123 123 M5 M6 56 51 246 51 51 246

E Y1 Y Y2 H X10 B3 Wmax G1 da2 X6 X5 X8 X9 R2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
74 35 75 60 215 38,00 25 210 M5 33 30 80 78 132 R150
74 35 75 60 215 38,00 25 210 M5 33 30 80 78 132 R150
74 35 75 60 219 41,90 25 210 M5 33 30 80 78 132 R150
94 35 88 60 238 47,00 25 210 M5 33 30 80 78 132 R150
94 33 88 60 244 53,50 45 210 M5 33 30 80 78 132 R150
120 33 111 60 273 62,75 45 210 M5 33 30 80 78 132 R150
120 36 111 60 288 77,00 45 210 M5 33 30 80 78 132 R150

X7 H2 P1 P2 z
(mm) (mm) (mm) (mm) (mm)
43 20 12 12 64
43 20 14 14 64
43 20 17 17 72

tabella continua alla pagina successiva
251
