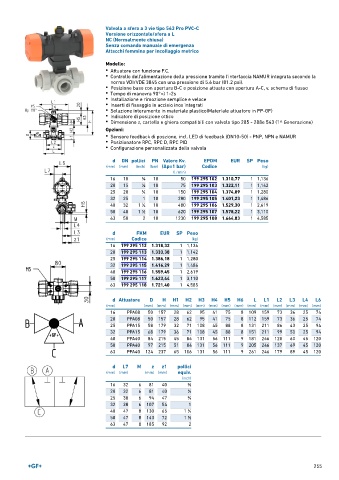

Page 255 - GEORGFISCHER - LISTINO 897

Valvola a sfera a 3 vie tipo 543 Pro PVC-C
Versione orizzontale/sfera a L
NC (Normalmente chiusa)
Senza comando manuale di emergenza
Attacchi femmina per incollaggio metrico

Modello:
• Attuatore con funzione F.C.
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 5.6 bar (81.2 psi).
• Posizione base con apertura B-C e posizione attuata con apertura A-C, v. schema di flusso
• Tempo di manovra 90°<) 1-2s
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Dimensione z, cartella e ghiera compatibili con valvola tipo 285 - 288e 543 (1^ Generazione)

Opzioni:
• Sensore feedback di poszione, incl. LED di feedback (DN10-50) - PNP, NPN e NAMUR
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 50 199 295 102 1.310,77 1 1,136
20 15 1 ∕2 10 75 199 295 103 1.322,11 1 1,142
25 20 3 ∕4 10 150 199 295 104 1.374,89 1 1,280
32 25 1 10 280 199 295 105 1.401,23 1 1,486
40 32 1 ∕4 10 480 199 295 106 1.529,30 1 2,619
1
50 40 1 ∕2 10 620 199 295 107 1.578,22 1 3,110
1
63 50 2 10 1230 199 295 108 1.664,83 1 4,585
d FKM EUR SP Peso
(mm) Codice (kg)
16 199 295 112 1.318,32 1 1,136
20 199 295 113 1.333,38 1 1,142
25 199 295 114 1.386,18 1 1,280
32 199 295 115 1.416,29 1 1,486
40 199 295 116 1.559,45 1 2,619
50 199 295 117 1.623,44 1 3,110
63 199 295 118 1.721,40 1 4,585

d Attuatore D H H1 H2 H3 H4 H5 H6 L L1 L2 L3 L4 L6
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 PPA08 50 157 28 62 95 41 75 8 109 159 73 36 25 74
20 PPA08 50 157 28 62 95 41 75 8 112 159 73 36 25 74
25 PPA15 58 179 32 71 108 45 88 8 131 211 86 43 25 94
32 PPA15 68 179 36 71 108 45 88 8 151 211 99 50 25 94
40 PPA40 84 215 45 84 131 56 111 9 181 246 120 60 45 120
50 PPA40 97 215 51 84 131 56 111 9 205 246 137 69 45 120
63 PPA40 124 237 65 106 131 56 111 9 261 246 179 89 45 120

d L7 M z z1 pollici
(mm) (mm) (mm) (mm) equiv.
(inch)
16 32 6 81 40 3 ∕8
20 32 6 81 40 1 ∕2
25 38 6 94 47 3 ∕4
32 38 6 107 54 1
40 47 8 130 65 1 ∕4
1
1
50 47 8 143 72 1 ∕2
63 47 8 185 92 2
