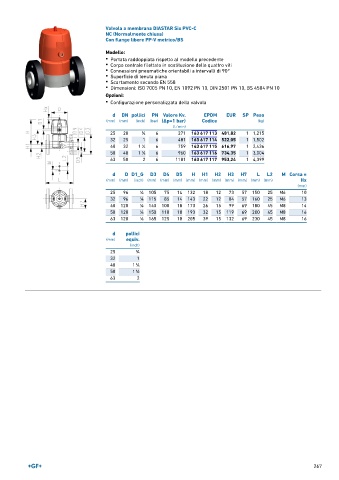

Page 267 - GEORGFISCHER - LISTINO 897

Valvola a membrana DIASTAR Six PVC-C
NC (Normalmente chiusa)
Con flange libere PP-V metrico/BS

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Superficie di tenuta piana
• Scartamento secondo EN 558
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, BS 4504 PN 10

Opzioni:
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
25 20 3 ∕4 6 271 163 617 113 481,82 1 1,215
32 25 1 6 481 163 617 114 522,05 1 1,502
40 32 1 ∕4 6 759 163 617 115 616,97 1 2,436
1
50 40 1 ∕2 6 960 163 617 116 734,35 1 3,004
1
63 50 2 6 1181 163 617 117 953,24 1 4,399
d D D1_G D3 D4 D5 H H1 H2 H3 H7 L L2 M Corsa =
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
25 96 1 ∕8 105 75 14 132 18 12 73 57 150 25 M6 10
32 96 1 ∕8 115 85 14 143 22 12 84 57 160 25 M6 13
40 120 1 ∕8 140 100 18 173 26 15 99 69 180 45 M8 14
50 120 1 ∕8 150 110 18 193 32 15 119 69 200 45 M8 16
63 120 1 ∕8 165 125 18 205 39 15 132 69 230 45 M8 16

d pollici
(mm) equiv.
(inch)
25 3 ∕4
32 1
40 1 ∕4
1
50 1 ∕2
1
63 2
