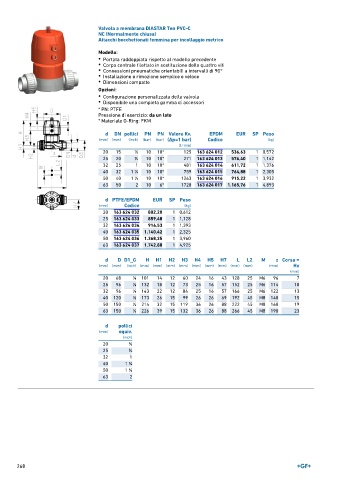

Page 268 - GEORGFISCHER - LISTINO 897

Valvola a membrana DIASTAR Ten PVC-C
NC (Normalmente chiusa)
Attacchi bocchettonati femmina per incollaggio metrico

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: da un lato
* Materiale O-Ring: FKM

d DN pollici PN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 10* 125 163 624 012 536,63 1 0,572
25 20 3 ∕4 10 10* 271 163 624 013 576,40 1 1,142
32 25 1 10 10* 481 163 624 014 611,72 1 1,376
40 32 1 ∕4 10 10* 759 163 624 015 764,88 1 2,305
1
50 40 1 ∕2 10 10* 1263 163 624 016 915,22 1 3,932
1
63 50 2 10 6* 1728 163 624 017 1.165,76 1 4,893
d PTFE/EPDM EUR SP Peso
(mm) Codice (kg)
20 163 624 032 802,28 1 0,612
25 163 624 033 859,48 1 1,128
32 163 624 034 914,53 1 1,393
40 163 624 035 1.140,42 1 2,325
50 163 624 036 1.368,25 1 3,960
63 163 624 037 1.742,80 1 4,925

d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M z Corsa =
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
20 68 1 ∕8 101 14 12 60 24 16 43 128 25 M6 96 7
25 96 1 ∕8 132 18 12 73 25 16 57 152 25 M6 114 10
32 96 1 ∕8 143 22 12 84 25 16 57 166 25 M6 122 13
40 120 1 ∕8 173 26 15 99 26 26 69 192 45 M8 140 15
50 150 1 ∕4 214 32 15 119 36 26 88 222 45 M8 160 19
63 150 1 ∕4 226 39 15 132 36 26 88 266 45 M8 190 23

d pollici
(mm) equiv.
(inch)
20 1 ∕2
25 3 ∕4
32 1
40 1 ∕4
1
50 1 ∕2
1
63 2

268
