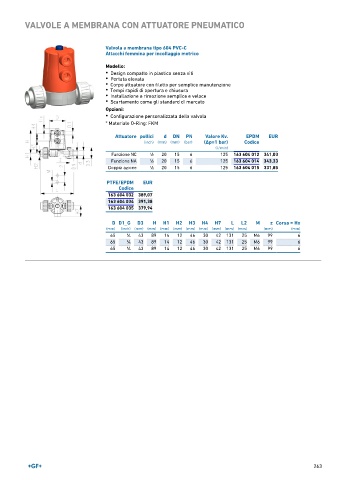

Page 263 - GEORGFISCHER - LISTINO 897

VALVOLE A MEMBRANA CON ATTUATORE PNEUMATICO

Valvola a membrana tipo 604 PVC-C
Attacchi femmina per incollaggio metrico

Modello:
• Design compatto in plastica senza viti
• Portata elevata
• Corpo attuatore con filetto per semplice manutenzione
• Tempi rapidi di apertura e chiusura
• Installazione e rimozione semplice e veloce
• Scartamento come gli standard di mercato

Opzioni:
• Configurazione personalizzata della valvola

* Materiale O-Ring: FKM

Attuatore pollici d DN PN Valore Kv. EPDM EUR
(inch) (mm) (mm) (bar) (Δp=1 bar) Codice
(l ⁄ min)
Funzione NC 1 ∕2 20 15 6 125 163 604 012 341,03
Funzione NA 1 ∕2 20 15 6 125 163 604 014 343,33
Doppia azione 1 ∕2 20 15 6 125 163 604 015 331,85

PTFE/EPDM EUR
Codice
163 604 032 389,07
163 604 034 391,38
163 604 035 379,94

D D1_G D3 H H1 H2 H3 H4 H7 L L2 M z Corsa = Hx
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
65 1 ∕4 43 89 14 12 46 30 42 131 25 M6 99 6
65 1 ∕4 43 89 14 12 46 30 42 131 25 M6 99 6
65 1 ∕4 43 89 14 12 46 30 42 131 25 M6 99 6
