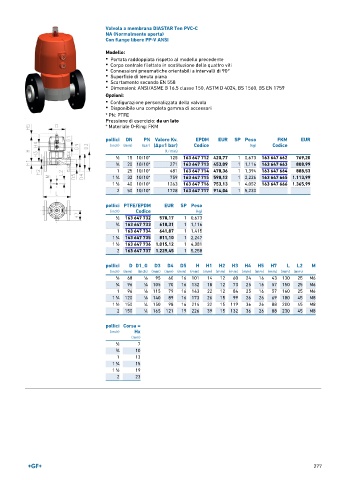

Page 277 - GEORGFISCHER - LISTINO 897

Valvola a membrana DIASTAR Ten PVC-C
NA (Normalmente aperta)
Con flange libere PP-V ANSI

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Superficie di tenuta piana
• Scartamento secondo EN 558
• Dimensioni: ANSI/ASME B 16.5 classe 150, ASTM D 4024, BS 1560, BS EN 1759

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: da un lato
* Materiale O-Ring: FKM

pollici DN PN Valore Kv. EPDM EUR SP Peso FKM EUR
(inch) (mm) (bar) (Δp=1 bar) Codice (kg) Codice
(l ⁄ min)
1 ∕2 15 10/10* 125 163 647 712 420,77 1 0,673 163 647 662 769,20
3 20 10/10* 271 163 647 713 453,09 1 1,116 163 647 663 808,99
∕4
1 25 10/10* 481 163 647 714 478,36 1 1,394 163 647 664 888,53
1 32 10/10* 759 163 647 715 598,12 1 2,226 163 647 665 1.113,99
1 ∕4
1
1 ∕2 40 10/10* 1263 163 647 716 753,13 1 4,052 163 647 666 1.365,99
2 50 10/10* 1728 163 647 717 914,04 1 5,230
pollici PTFE/EPDM EUR SP Peso
(inch) Codice (kg)
1 163 647 732 570,17 1 0,673
∕2
3 ∕4 163 647 733 610,31 1 1,116
1 163 647 734 641,87 1 1,415
1
1 ∕4 163 647 735 811,10 1 2,247
1 163 647 736 1.015,12 1 4,081
1 ∕2
2 163 647 737 1.229,45 1 5,258
pollici D D1_G D3 D4 D5 H H1 H2 H3 H4 H5 H7 L L2 M
(inch) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
1 ∕2 68 1 ∕8 95 60 16 101 14 12 60 24 16 43 130 25 M6
3 96 1 105 70 16 132 18 12 73 25 16 57 150 25 M6
∕4 ∕8
1 96 1 ∕8 115 79 16 143 22 12 84 25 16 57 160 25 M6
1 120 1 140 89 16 173 26 15 99 26 26 69 180 45 M8
1 ∕4 ∕8
1
1 ∕2 150 1 ∕4 150 98 16 214 32 15 119 36 26 88 200 45 M8
2 150 1 ∕4 165 121 19 226 39 15 132 36 26 88 230 45 M8
pollici Corsa =
(inch) Hx
(mm)
1 7
∕2
3 ∕4 10
1 13
1
1 ∕4 15
1 19
1 ∕2
2 23

277
