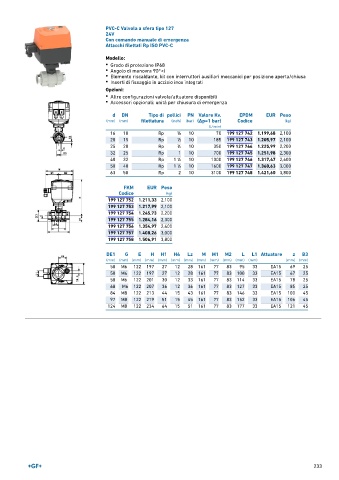

Page 233 - GEORGFISCHER - LISTINO 897

PVC-C Valvola a sfera tipo 127
24V
Con comando manuale di emergenza
Attacchi filettati Rp ISO PVC-C

Modello:
• Grado di protezione IP68
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza

d DN Tipo di pollici PN Valore Kv. EPDM EUR Peso
(mm) (mm) filettatura (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 Rp 3 ∕8 10 70 199 127 742 1.199,68 2,100
20 15 Rp 1 ∕2 10 185 199 127 743 1.205,97 2,100
25 20 Rp 3 ∕4 10 350 199 127 744 1.225,99 2,200
32 25 Rp 1 10 700 199 127 745 1.251,98 2,300
40 32 Rp 1 ∕4 10 1000 199 127 746 1.317,47 2,600
1
50 40 Rp 1 ∕2 10 1600 199 127 747 1.360,63 3,000
1
63 50 Rp 2 10 3100 199 127 748 1.421,60 3,800
FKM EUR Peso
Codice (kg)
199 127 752 1.211,33 2,100
199 127 753 1.217,99 2,100
199 127 754 1.245,73 2,200
199 127 755 1.284,16 2,300
199 127 756 1.354,97 2,600
199 127 757 1.408,26 3,000
199 127 758 1.506,91 3,800

DE1 G E H H1 H4 Lz M M1 M2 L L1 Attuatore z B3
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 M6 122 197 27 12 28 161 77 83 95 33 EA15 69 25
50 M6 122 197 27 12 28 161 77 83 100 33 EA15 67 25
58 M6 122 201 30 12 33 161 77 83 114 33 EA15 78 25
68 M6 122 207 36 12 36 161 77 83 127 33 EA15 85 25
84 M8 122 213 44 15 43 161 77 83 146 33 EA15 100 45
97 M8 122 219 51 15 45 161 77 83 152 33 EA15 106 45
124 M8 122 234 64 15 51 161 77 83 177 33 EA15 121 45

233
