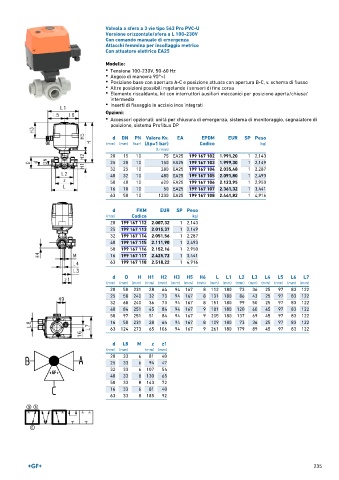

Page 235 - GEORGFISCHER - LISTINO 897

Valvola a sfera a 3 vie tipo 543 Pro PVC-U
Versione orizzontale/sfera a L 100-230V
Con comando manuale di emergenza
Attacchi femmina per incollaggio metrico
Con attuatore elettrico EA25

Modello:
• Tensione 100-230V, 50-60 Hz
• Angolo di manovra 90°<)
• Posizione base con apertura A-C e posizione attuata con apertura B-C, v. schema di flusso
• Altre posizioni possibili regolando i sensori di fine corsa
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP

d DN PN Valore Kv. EA EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 10 75 EA25 199 167 102 1.991,20 1 2,143
25 20 10 150 EA25 199 167 103 1.999,30 1 2,149
32 25 10 280 EA25 199 167 104 2.035,48 1 2,287
40 32 10 480 EA25 199 167 105 2.091,80 1 2,493
50 40 10 620 EA25 199 167 106 2.123,95 1 2,950
16 10 10 50 EA25 199 167 107 2.361,32 1 3,441
63 50 10 1230 EA25 199 167 108 2.441,82 1 4,916

d FKM EUR SP Peso
(mm) Codice (kg)
20 199 167 112 2.007,32 1 2,143
25 199 167 113 2.015,37 1 2,149
32 199 167 114 2.051,56 1 2,287
40 199 167 115 2.111,90 1 2,493
50 199 167 116 2.152,16 1 2,950
16 199 167 117 2.425,72 1 3,441
63 199 167 118 2.518,22 1 4,916

d D H H1 H2 H3 H5 H6 L L1 L2 L3 L4 L5 L6 L7
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 50 231 28 64 94 167 8 112 180 73 36 25 97 83 122
25 58 240 32 73 94 167 8 131 180 86 43 25 97 83 122
32 68 240 36 73 94 167 8 151 180 99 50 25 97 83 122
40 84 251 45 84 94 167 9 181 180 120 60 45 97 83 122
50 97 251 51 84 94 167 9 205 180 137 69 45 97 83 122
16 50 231 28 64 94 167 8 109 180 73 36 25 97 83 122
63 124 273 65 106 94 167 9 261 180 179 89 45 97 83 122

d L8 M z z1
(mm) (mm) (mm) (mm)
20 33 6 81 40
25 33 6 94 47
32 33 6 107 54
40 33 8 130 65
50 33 8 143 72
16 33 6 81 40
63 33 8 185 92

235
