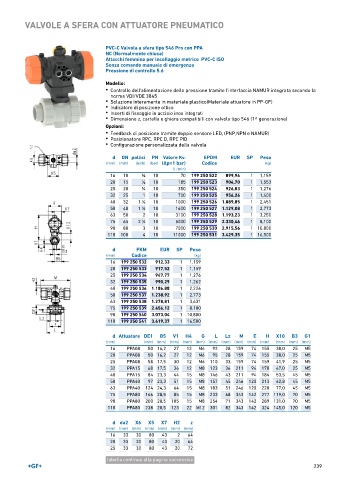

Page 239 - GEORGFISCHER - LISTINO 897

VALVOLE A SFERA CON ATTUATORE PNEUMATICO

PVC-C Valvola a sfera tipo 546 Pro con PPA
NC (Normalmente chiusa)
Attacchi femmina per incollaggio metrico PVC-C ISO
Senza comando manuale di emergenza
Pressione di controllo 5.6

Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Feedback di posizione tramite doppio sensore LED, (PNP,NPN e NAMUR)
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 70 199 250 522 899,96 1 1,159
20 15 1 ∕2 10 185 199 250 523 904,70 1 1,553
25 20 3 ∕4 10 350 199 250 524 926,83 1 1,276
32 25 1 10 700 199 250 525 956,26 1 1,400
40 32 1 ∕4 10 1000 199 250 526 1.089,85 1 2,451
1
50 40 1 ∕2 10 1600 199 250 527 1.129,08 1 2,773
1
63 50 2 10 3100 199 250 528 1.193,23 1 3,250
75 65 2 ∕2 10 5000 199 250 529 2.330,46 1 8,100
1
90 80 3 10 7000 199 250 530 2.915,56 1 10,800
110 100 4 10 11000 199 250 531 3.429,35 1 16,500
d FKM EUR SP Peso
(mm) Codice (kg)
16 199 250 532 912,33 1 1,159
20 199 250 533 917,52 1 1,159
25 199 250 534 947,77 1 1,276
32 199 250 535 990,29 1 1,262
40 199 250 536 1.186,88 1 2,226
50 199 250 537 1.238,92 1 2,773
63 199 250 538 1.278,81 1 3,631
75 199 250 539 2.456,12 1 8,100
90 199 250 540 3.073,04 1 10,800
110 199 250 541 3.619,37 1 16,500

d Attuatore DE1 B5 V1 H4 G L Lz M E H X10 B3 G1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 PPA08 50 16,2 27 12 M6 92 28 159 74 155 38,0 25 M5
20 PPA08 50 16,2 27 12 M6 95 28 159 74 155 38,0 25 M5
25 PPA08 58 17,5 30 12 M6 110 33 159 74 159 41,9 25 M5
32 PPA15 68 17,5 36 12 M8 123 36 211 94 178 47,0 25 M5
40 PPA15 84 23,3 44 15 M8 146 43 211 94 184 53,5 45 M5
50 PPA40 97 23,3 51 15 M8 157 45 246 120 213 62,8 45 M5
63 PPA40 124 24,3 64 15 M8 183 51 246 120 228 77,0 45 M5
75 PPA80 166 28,5 85 15 M8 233 68 343 142 277 119,0 70 M5
90 PPA80 200 28,5 105 15 M8 254 71 343 142 289 131,0 70 M5
110 PPA80 238 28,5 123 22 M12 301 82 343 142 324 145,0 120 M5

d da2 X6 X5 X7 H2 z
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 33 30 80 43 2 64
20 33 30 80 43 20 64
25 33 30 80 43 20 72
tabella continua alla pagina successiva
