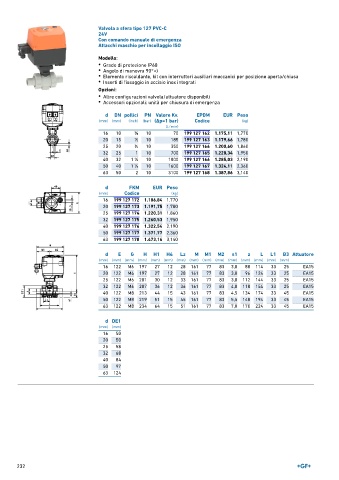

Page 232 - GEORGFISCHER - LISTINO 897

Valvola a sfera tipo 127 PVC-C
24V
Con comando manuale di emergenza
Attacchi maschio per incollaggio ISO

Modello:
• Grado di protezione IP68
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza

d DN pollici PN Valore Kv. EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 70 199 127 162 1.175,11 1,770
20 15 1 ∕2 10 185 199 127 163 1.179,66 1,780
25 20 3 ∕4 10 350 199 127 164 1.200,60 1,860
32 25 1 10 700 199 127 165 1.228,34 1,950
40 32 1 ∕4 10 1000 199 127 166 1.285,03 2,190
1
50 40 1 ∕2 10 1600 199 127 167 1.324,11 2,360
1
63 50 2 10 3100 199 127 168 1.387,86 3,140
d FKM EUR Peso
(mm) Codice (kg)
16 199 127 172 1.186,84 1,770
20 199 127 173 1.191,75 1,780
25 199 127 174 1.220,31 1,860
32 199 127 175 1.260,53 1,950
40 199 127 176 1.322,54 2,190
50 199 127 177 1.371,77 2,360
63 199 127 178 1.473,16 3,140

d E G H H1 H4 Lz M M1 M2 s1 z L L1 B3 Attuatore
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 122 M6 197 27 12 28 161 77 83 3,0 88 114 33 25 EA15
20 122 M6 197 27 12 28 161 77 83 3,0 96 124 33 25 EA15
25 122 M6 201 30 12 33 161 77 83 3,0 112 144 33 25 EA15
32 122 M6 207 36 12 36 161 77 83 4,0 118 154 33 25 EA15
40 122 M8 213 44 15 43 161 77 83 4,5 134 174 33 45 EA15
50 122 M8 219 51 15 45 161 77 83 5,5 148 194 33 45 EA15
63 122 M8 234 64 15 51 161 77 83 7,0 170 224 33 45 EA15

d DE1
(mm) (mm)
16 50
20 50
25 58
32 68
40 84
50 97
63 124

232
