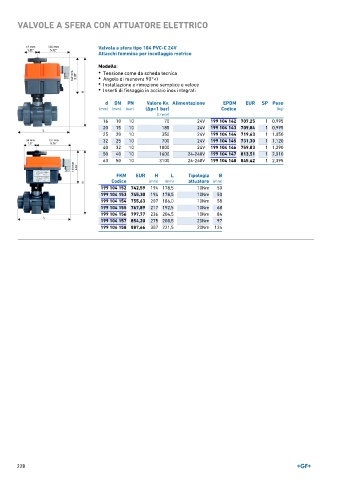

Page 228 - GEORGFISCHER - LISTINO 897

VALVOLE A SFERA CON ATTUATORE ELETTRICO

Valvola a sfera tipo 104 PVC-C 24V
Attacchi femmina per incollaggio metrico

Modello:
• Tensione come da scheda tecnica
• Angolo di manovra 90°<)
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati

d DN PN Valore Kv. Alimentazione EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 70 24V 199 104 142 707,25 1 0,995
20 15 10 185 24V 199 104 143 709,84 1 0,995
25 20 10 350 24V 199 104 144 719,63 1 1,050
32 25 10 700 24V 199 104 145 731,30 1 1,120
40 32 10 1000 24V 199 104 146 759,83 1 1,290
50 40 10 1600 24-240V 199 104 147 813,51 1 2,010
63 50 10 3100 24-240V 199 104 148 845,42 1 2,395

FKM EUR H L Tipologia B
Codice (mm) (mm) attuatore (mm)
199 104 152 742,59 194 178,5 10Nm 50
199 104 153 745,30 194 178,5 10Nm 50
199 104 154 755,63 207 186,0 10Nm 58
199 104 155 767,89 217 192,5 10Nm 68
199 104 156 797,77 236 204,5 10Nm 84
199 104 157 854,20 275 208,5 20Nm 97
199 104 158 887,66 307 221,5 20Nm 124
