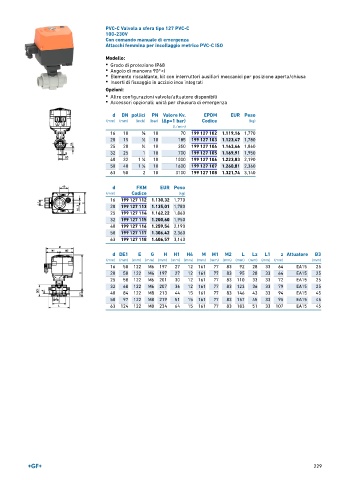

Page 229 - GEORGFISCHER - LISTINO 897

PVC-C Valvola a sfera tipo 127 PVC-C
100-230V
Con comando manuale di emergenza
Attacchi femmina per incollaggio metrico PVC-C ISO

Modello:
• Grado di protezione IP68
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza

d DN pollici PN Valore Kv. EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 70 199 127 102 1.119,16 1,770
20 15 1 ∕2 10 185 199 127 103 1.123,47 1,780
25 20 3 ∕4 10 350 199 127 104 1.143,44 1,860
32 25 1 10 700 199 127 105 1.169,91 1,950
40 32 1 ∕4 10 1000 199 127 106 1.223,83 2,190
1
50 40 1 ∕2 10 1600 199 127 107 1.260,81 2,360
1
63 50 2 10 3100 199 127 108 1.321,74 3,140
d FKM EUR Peso
(mm) Codice (kg)
16 199 127 112 1.130,32 1,770
20 199 127 113 1.135,01 1,780
25 199 127 114 1.162,22 1,860
32 199 127 115 1.200,60 1,950
40 199 127 116 1.259,54 2,190
50 199 127 117 1.306,42 2,360
63 199 127 118 1.406,57 3,140

d DE1 E G H H1 H4 M M1 M2 L Lz L1 z Attuatore B3
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 50 122 M6 197 27 12 161 77 83 92 28 33 64 EA15 25
20 50 122 M6 197 27 12 161 77 83 95 28 33 64 EA15 25
25 58 122 M6 201 30 12 161 77 83 110 33 33 72 EA15 25
32 68 122 M6 207 36 12 161 77 83 123 36 33 79 EA15 25
40 84 122 M8 213 44 15 161 77 83 146 43 33 94 EA15 45
50 97 122 M8 219 51 15 161 77 83 157 45 33 95 EA15 45
63 124 122 M8 234 64 15 161 77 83 183 51 33 107 EA15 45
