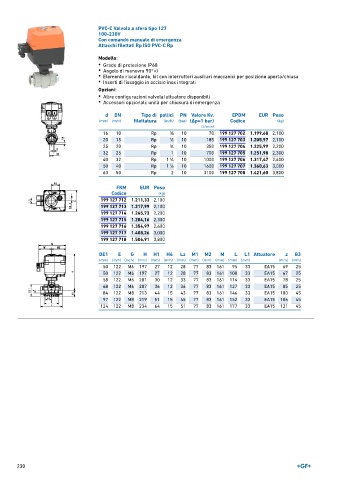

Page 230 - GEORGFISCHER - LISTINO 897

PVC-C Valvola a sfera tipo 127
100-230V
Con comando manuale di emergenza
Attacchi filettati Rp ISO PVC-C Rp

Modello:
• Grado di protezione IP68
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza

d DN Tipo di pollici PN Valore Kv. EPDM EUR Peso
(mm) (mm) filettatura (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 Rp 3 ∕8 10 70 199 127 702 1.199,68 2,100
20 15 Rp 1 ∕2 10 185 199 127 703 1.205,97 2,100
25 20 Rp 3 ∕4 10 350 199 127 704 1.225,99 2,200
32 25 Rp 1 10 700 199 127 705 1.251,98 2,300
40 32 Rp 1 ∕4 10 1000 199 127 706 1.317,47 2,600
1
50 40 Rp 1 ∕2 10 1600 199 127 707 1.360,63 3,000
1
63 50 Rp 2 10 3100 199 127 708 1.421,60 3,800
FKM EUR Peso
Codice (kg)
199 127 712 1.211,33 2,100
199 127 713 1.217,99 2,100
199 127 714 1.245,73 2,200
199 127 715 1.284,16 2,300
199 127 716 1.354,97 2,600
199 127 717 1.408,26 3,000
199 127 718 1.506,91 3,800

DE1 E G H H1 H4 Lz M1 M2 M L L1 Attuatore z B3
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 122 M6 197 27 12 28 77 83 161 95 33 EA15 69 25
50 122 M6 197 27 12 28 77 83 161 100 33 EA15 67 25
58 122 M6 201 30 12 33 77 83 161 114 33 EA15 78 25
68 122 M6 207 36 12 36 77 83 161 127 33 EA15 85 25
84 122 M8 213 44 15 43 77 83 161 146 33 EA15 100 45
97 122 M8 219 51 15 45 77 83 161 152 33 EA15 106 45
124 122 M8 234 64 15 51 77 83 161 177 33 EA15 121 45

230
