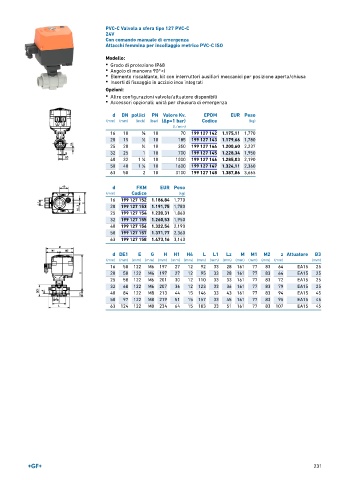

Page 231 - GEORGFISCHER - LISTINO 897

PVC-C Valvola a sfera tipo 127 PVC-C
24V
Con comando manuale di emergenza
Attacchi femmina per incollaggio metrico PVC-C ISO

Modello:
• Grado di protezione IP68
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza

d DN pollici PN Valore Kv. EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 70 199 127 142 1.175,11 1,770
20 15 1 ∕2 10 185 199 127 143 1.179,66 1,780
25 20 3 ∕4 10 350 199 127 144 1.200,60 2,237
32 25 1 10 700 199 127 145 1.228,34 1,950
40 32 1 ∕4 10 1000 199 127 146 1.285,03 2,190
1
50 40 1 ∕2 10 1600 199 127 147 1.324,11 2,360
1
63 50 2 10 3100 199 127 148 1.387,86 3,665
d FKM EUR Peso
(mm) Codice (kg)
16 199 127 152 1.186,84 1,770
20 199 127 153 1.191,75 1,780
25 199 127 154 1.220,31 1,860
32 199 127 155 1.260,53 1,950
40 199 127 156 1.322,54 2,190
50 199 127 157 1.371,77 2,360
63 199 127 158 1.473,16 3,140

d DE1 E G H H1 H4 L L1 Lz M M1 M2 z Attuatore B3
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 50 122 M6 197 27 12 92 33 28 161 77 83 64 EA15 25
20 50 122 M6 197 27 12 95 33 28 161 77 83 64 EA15 25
25 58 122 M6 201 30 12 110 33 33 161 77 83 72 EA15 25
32 68 122 M6 207 36 12 123 33 36 161 77 83 79 EA15 25
40 84 122 M8 213 44 15 146 33 43 161 77 83 94 EA15 45
50 97 122 M8 219 51 15 157 33 45 161 77 83 95 EA15 45
63 124 122 M8 234 64 15 183 33 51 161 77 83 107 EA15 45

231
