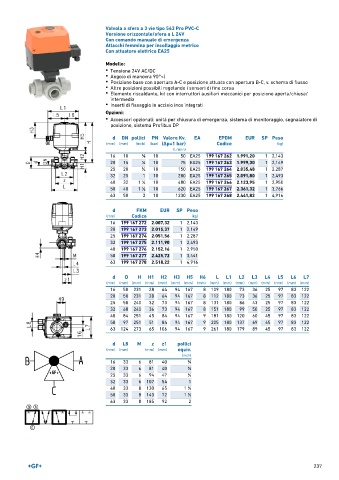

Page 237 - GEORGFISCHER - LISTINO 897

Valvola a sfera a 3 vie tipo 543 Pro PVC-C
Versione orizzontale/sfera a L 24V
Con comando manuale di emergenza
Attacchi femmina per incollaggio metrico
Con attuatore elettrico EA25

Modello:
• Tensione 24V AC/DC
• Angolo di manovra 90°<)
• Posizione base con apertura A-C e posizione attuata con apertura B-C, v. schema di flusso
• Altre posizioni possibili regolando i sensori di fine corsa
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP

d DN pollici PN Valore Kv. EA EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 50 EA25 199 167 262 1.991,20 1 2,143
20 15 1 ∕2 10 75 EA25 199 167 263 1.999,30 1 2,149
25 20 3 ∕4 10 150 EA25 199 167 264 2.035,48 1 2,287
32 25 1 10 280 EA25 199 167 265 2.091,80 1 2,493
40 32 1 ∕4 10 480 EA25 199 167 266 2.123,95 1 2,950
1
50 40 1 ∕2 10 620 EA25 199 167 267 2.361,32 1 3,766
1
63 50 2 10 1230 EA25 199 167 268 2.441,82 1 4,916

d FKM EUR SP Peso
(mm) Codice (kg)
16 199 167 272 2.007,32 1 2,143
20 199 167 273 2.015,37 1 2,149
25 199 167 274 2.051,56 1 2,287
32 199 167 275 2.111,90 1 2,493
40 199 167 276 2.152,16 1 2,950
50 199 167 277 2.425,72 1 3,441
63 199 167 278 2.518,22 1 4,916

d D H H1 H2 H3 H5 H6 L L1 L2 L3 L4 L5 L6 L7
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 50 231 28 64 94 167 8 109 180 73 36 25 97 83 122
20 50 231 28 64 94 167 8 112 180 73 36 25 97 83 122
25 58 240 32 73 94 167 8 131 180 86 43 25 97 83 122
32 68 240 36 73 94 167 8 151 180 99 50 25 97 83 122
40 84 251 45 84 94 167 9 181 180 120 60 45 97 83 122
50 97 251 51 84 94 167 9 205 180 137 69 45 97 83 122
63 124 273 65 106 94 167 9 261 180 179 89 45 97 83 122

d L8 M z z1 pollici
(mm) (mm) (mm) (mm) equiv.
(inch)
16 33 6 81 40 3 ∕8
20 33 6 81 40 1 ∕2
25 33 6 94 47 3 ∕4
32 33 6 107 54 1
40 33 8 130 65 1 ∕4
1
1
50 33 8 143 72 1 ∕2
63 33 8 185 92 2

237
