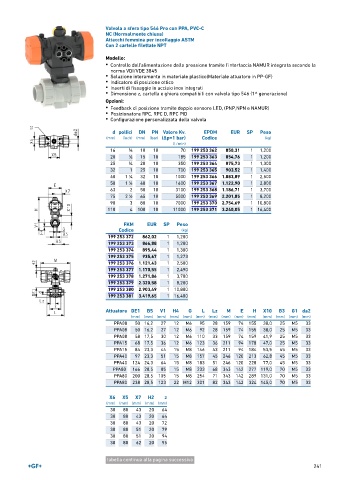

Page 241 - GEORGFISCHER - LISTINO 897

Valvola a sfera tipo 546 Pro con PPA, PVC-C
NC (Normalmente chiusa)
Attacchi femmina per incollaggio ASTM
Con 2 cartelle filettate NPT

Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Feedback di posizione tramite doppio sensore LED, (PNP,NPN e NAMUR)
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 3 ∕8 10 10 70 199 253 362 850,31 1 1,200
20 1 ∕2 15 10 185 199 253 363 854,76 1 1,200
25 3 ∕4 20 10 350 199 253 364 875,73 1 1,300
32 1 25 10 700 199 253 365 903,52 1 1,400
40 1 ∕4 32 10 1000 199 253 366 1.083,89 1 2,500
1
50 1 ∕2 40 10 1600 199 253 367 1.122,90 1 2,800
1
63 2 50 10 3100 199 253 368 1.186,71 1 3,700
75 2 ∕2 65 10 5000 199 253 369 2.201,85 1 8,200
1
90 3 80 10 7000 199 253 370 2.754,69 1 10,800
110 4 100 10 11000 199 253 371 3.240,05 1 16,400
FKM EUR SP Peso
Codice (kg)
199 253 372 862,02 1 1,200
199 253 373 866,88 1 1,200
199 253 374 895,44 1 1,300
199 253 375 935,67 1 1,273
199 253 376 1.121,43 1 2,500
199 253 377 1.170,55 1 2,490
199 253 378 1.271,86 1 3,700
199 253 379 2.320,58 1 8,200
199 253 380 2.903,49 1 10,800
199 253 381 3.419,65 1 16,400

Attuatore DE1 B5 V1 H4 G L Lz M E H X10 B3 G1 da2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
PPA08 50 16,2 27 12 M6 95 28 159 74 155 38,0 25 M5 33
PPA08 50 16,2 27 12 M6 92 28 159 74 155 38,0 25 M5 33
PPA08 58 17,5 30 12 M6 110 33 159 74 159 41,9 25 M5 33
PPA15 68 17,5 36 12 M6 123 36 211 94 178 47,0 25 M5 33
PPA15 84 23,3 44 15 M8 146 43 211 94 184 53,5 45 M5 33
PPA40 97 23,3 51 15 M8 157 45 246 120 213 62,8 45 M5 33
PPA40 124 24,3 64 15 M8 183 51 246 120 228 77,0 45 M5 33
PPA80 166 28,5 85 15 M8 233 68 343 142 277 119,0 70 M5 33
PPA80 200 28,5 105 15 M8 254 71 343 142 289 131,0 70 M5 33
PPA80 238 28,5 123 22 M12 301 82 343 142 324 145,0 70 M5 33

X6 X5 X7 H2 z
(mm) (mm) (mm) (mm) (mm)
30 80 43 20 64
30 80 43 20 64
30 80 43 20 72
30 80 51 20 79
30 80 51 20 94
30 80 62 20 95

tabella continua alla pagina successiva
