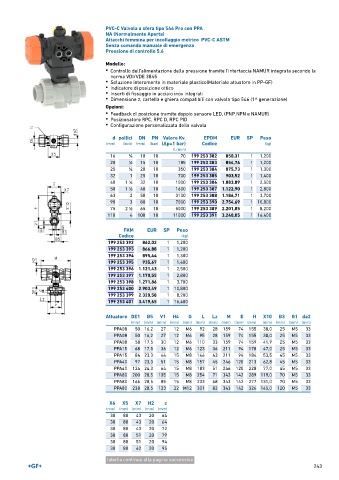

Page 243 - GEORGFISCHER - LISTINO 897

PVC-C Valvola a sfera tipo 546 Pro con PPA
NA (Normalmente Aperta)
Attacchi femmina per incollaggio metrico PVC-C ASTM
Senza comando manuale di emergenza
Pressione di controllo 5.6

Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Feedback di posizione tramite doppio sensore LED, (PNP,NPN e NAMUR)
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 3 ∕8 10 10 70 199 253 382 850,31 1 1,200
20 1 ∕2 15 10 185 199 253 383 854,76 1 1,200
25 3 ∕4 20 10 350 199 253 384 875,73 1 1,300
32 1 25 10 700 199 253 385 903,52 1 1,400
40 1 ∕4 32 10 1000 199 253 386 1.083,89 1 2,500
1
50 1 ∕2 40 10 1600 199 253 387 1.122,90 1 2,800
1
63 2 50 10 3100 199 253 388 1.186,71 1 3,700
90 3 80 10 7000 199 253 390 2.754,69 1 10,800
75 2 ∕2 65 10 5000 199 253 389 2.201,85 1 8,200
1
110 4 100 10 11000 199 253 391 3.240,05 1 16,400

FKM EUR SP Peso
Codice (kg)
199 253 392 862,02 1 1,200
199 253 393 866,88 1 1,200
199 253 394 895,44 1 1,300
199 253 395 935,67 1 1,400
199 253 396 1.121,43 1 2,500
199 253 397 1.170,55 1 2,800
199 253 398 1.271,86 1 3,700
199 253 400 2.903,49 1 10,800
199 253 399 2.320,58 1 8,200
199 253 401 3.419,65 1 16,400

Attuatore DE1 B5 V1 H4 G L Lz M E H X10 B3 G1 da2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
PPA08 50 16,2 27 12 M6 92 28 159 74 155 38,0 25 M5 33
PPA08 50 16,2 27 12 M6 95 28 159 74 155 38,0 25 M5 33
PPA08 58 17,5 30 12 M6 110 33 159 74 159 41,9 25 M5 33
PPA15 68 17,5 36 12 M6 123 36 211 94 178 47,0 25 M5 33
PPA15 84 23,3 44 15 M8 146 43 211 94 184 53,5 45 M5 33
PPA40 97 23,3 51 15 M8 157 45 246 120 213 62,8 45 M5 33
PPA40 124 24,3 64 15 M8 183 51 246 120 228 77,0 45 M5 33
PPA80 200 28,5 105 15 M8 254 71 343 142 289 119,0 70 M5 33
PPA80 166 28,5 85 15 M8 233 68 343 142 277 131,0 70 M5 33
PPA80 238 28,5 123 22 M12 301 82 343 142 324 145,0 120 M5 33

X6 X5 X7 H2 z
(mm) (mm) (mm) (mm) (mm)
30 80 43 20 64
30 80 43 20 64
30 80 43 20 72
30 80 51 20 79
30 80 51 20 94
30 80 62 20 95
tabella continua alla pagina successiva
