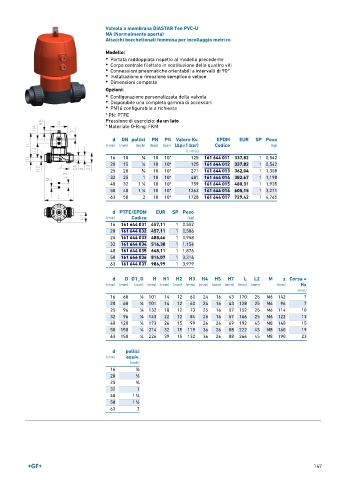

Page 147 - GEORGFISCHER - LISTINO 897

Valvola a membrana DIASTAR Ten PVC-U
NA (Normalmente aperta)
Attacchi bocchettonati femmina per incollaggio metrico

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori
• PN16 configurabile a richiesta

* PN: PTFE
Pressione di esercizio: da un lato
* Materiale O-Ring: FKM

d DN pollici PN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 10* 125 161 644 011 337,82 1 0,542
20 15 1 ∕2 10 10* 125 161 644 012 337,82 1 0,542
25 20 3 ∕4 10 10* 271 161 644 013 362,04 1 1,308
32 25 1 10 10* 481 161 644 014 382,67 1 1,198
40 32 1 ∕4 10 10* 759 161 644 015 480,31 1 1,935
1
50 40 1 ∕2 10 10* 1263 161 644 016 605,15 1 3,271
1
63 50 2 10 10* 1728 161 644 017 729,42 1 4,765
d PTFE/EPDM EUR SP Peso
(mm) Codice (kg)
16 161 644 031 457,11 1 0,552
20 161 644 032 457,11 1 0,506
25 161 644 033 488,46 1 0,958
32 161 644 034 516,38 1 1,154
40 161 644 035 648,11 1 1,876
50 161 644 036 814,07 1 3,316
63 161 644 037 986,99 1 3,979

d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M z Corsa =
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
16 68 1 ∕8 101 14 12 60 24 16 43 170 25 M6 142 7
20 68 1 ∕8 101 14 12 60 24 16 43 128 25 M6 96 7
25 96 1 ∕8 132 18 12 73 25 16 57 152 25 M6 114 10
32 96 1 ∕8 143 22 12 84 25 16 57 166 25 M6 122 13
40 120 1 ∕8 173 26 15 99 26 26 69 192 45 M8 140 15
50 150 1 ∕4 214 32 15 119 36 26 88 222 45 M8 160 19
63 150 1 ∕4 226 39 15 132 36 26 88 266 45 M8 190 23

d pollici
(mm) equiv.
(inch)
16 3 ∕8
20 1 ∕2
25 3 ∕4
32 1
40 1 ∕4
1
50 1 ∕2
1
63 2

147
