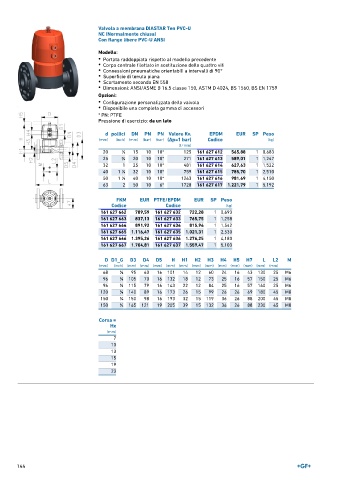

Page 144 - GEORGFISCHER - LISTINO 897

Valvola a membrana DIASTAR Ten PVC-U
NC (Normalmente chiusa)
Con flange libere PVC-U ANSI

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Superficie di tenuta piana
• Scartamento secondo EN 558
• Dimensioni: ANSI/ASME B 16.5 classe 150, ASTM D 4024, BS 1560, BS EN 1759

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: da un lato

d pollici DN PN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 1 ∕2 15 10 10* 125 161 627 612 565,88 1 0,683
25 3 ∕4 20 10 10* 271 161 627 613 589,01 1 1,247
32 1 25 10 10* 481 161 627 614 627,63 1 1,522
40 1 ∕4 32 10 10* 759 161 627 615 785,70 1 2,510
1
50 1 ∕2 40 10 10* 1263 161 627 616 981,69 1 4,150
1
63 2 50 10 6* 1728 161 627 617 1.221,79 1 5,192
FKM EUR PTFE/EPDM EUR SP Peso
Codice Codice (kg)
161 627 662 789,59 161 627 632 722,28 1 0,693
161 627 663 837,13 161 627 633 765,75 1 1,258
161 627 664 891,92 161 627 634 815,94 1 1,542
161 627 665 1.116,47 161 627 635 1.021,31 1 2,530
161 627 666 1.395,26 161 627 636 1.276,25 1 4,180
161 627 667 1.704,81 161 627 637 1.559,47 1 5,103

D D1_G D3 D4 D5 H H1 H2 H3 H4 H5 H7 L L2 M
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
68 1 ∕8 95 60 16 101 14 12 60 24 16 43 130 25 M6
96 1 ∕8 105 70 16 132 18 12 73 25 16 57 150 25 M6
96 1 ∕8 115 79 16 143 22 12 84 25 16 57 160 25 M6
120 1 ∕8 140 89 16 173 26 15 99 26 26 69 180 45 M8
150 1 ∕4 150 98 16 193 32 15 119 36 26 88 200 45 M8
150 1 ∕4 165 121 19 205 39 15 132 36 26 88 230 45 M8

Corsa =
Hx
(mm)
7
10
13
15
19
23
