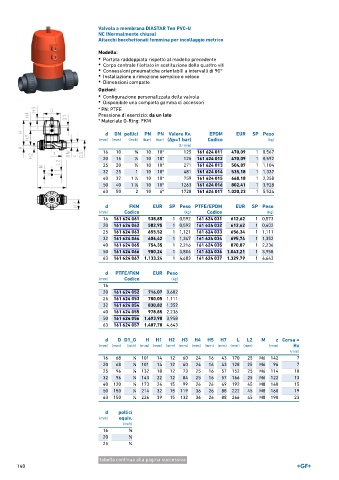

Page 140 - GEORGFISCHER - LISTINO 897

Valvola a membrana DIASTAR Ten PVC-U
NC (Normalmente chiusa)
Attacchi bocchettonati femmina per incollaggio metrico

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: da un lato
* Materiale O-Ring: FKM

d DN pollici PN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 10* 125 161 624 011 470,09 1 0,567
20 15 1 ∕2 10 10* 125 161 624 012 470,09 1 0,592
25 20 3 ∕4 10 10* 271 161 624 013 504,87 1 1,104
32 25 1 10 10* 481 161 624 014 535,18 1 1,337
40 32 1 ∕4 10 10* 759 161 624 015 668,18 1 2,358
1
50 40 1 ∕2 10 10* 1263 161 624 016 802,41 1 3,928
1
63 50 2 10 6* 1728 161 624 017 1.020,23 1 5,524

d FKM EUR SP Peso PTFE/EPDM EUR SP Peso
(mm) Codice (kg) Codice (kg)
16 161 624 061 538,85 1 0,592 161 624 031 612,62 1 0,573
20 161 624 062 582,95 1 0,592 161 624 032 612,62 1 0,602
25 161 624 063 655,52 1 1,121 161 624 033 656,34 1 1,111
32 161 624 064 606,42 1 1,347 161 624 034 695,74 1 1,352
40 161 624 065 754,35 1 2,216 161 624 035 870,87 1 2,236
50 161 624 066 980,24 1 3,804 161 624 036 1.043,21 1 3,958
63 161 624 067 1.133,24 1 4,683 161 624 037 1.329,79 1 4,643

d PTFE/FKM EUR Peso
(mm) Codice (kg)
16
20 161 624 052 716,07 0,602
25 161 624 053 780,05 1,111
32 161 624 054 830,82 1,352
40 161 624 055 978,85 2,236
50 161 624 056 1.493,90 3,958
63 161 624 057 1.487,70 4,643

d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M z Corsa =
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
16 68 1 ∕8 101 14 12 60 24 16 43 170 25 M6 142 7
20 68 1 ∕8 101 14 12 60 24 16 43 128 25 M6 96 7
25 96 1 ∕8 132 18 12 73 25 16 57 152 25 M6 114 10
32 96 1 ∕8 143 22 12 84 25 16 57 166 25 M6 122 13
40 120 1 ∕8 173 26 15 99 26 26 69 192 45 M8 140 15
50 150 1 ∕4 214 32 15 119 36 26 88 222 45 M8 160 19
63 150 1 ∕4 226 39 15 132 36 26 88 266 45 M8 190 23

d pollici
(mm) equiv.
(inch)
16 3 ∕8
20 1 ∕2
25 3 ∕4

tabella continua alla pagina successiva
140
