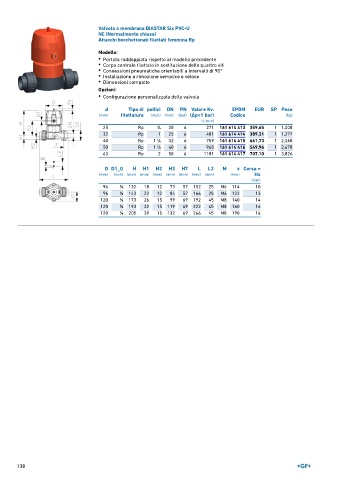

Page 138 - GEORGFISCHER - LISTINO 897

Valvola a membrana DIASTAR Six PVC-U
NC (Normalmente chiusa)
Attacchi bocchettonati filettati femmina Rp

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola

d Tipo di pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) filettatura (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
25 Rp 3 ∕4 20 6 271 161 614 413 359,65 1 1,008
32 Rp 1 25 6 481 161 614 414 389,31 1 1,277
40 Rp 1 ∕4 32 6 759 161 614 415 461,73 1 2,068
1
50 Rp 1 ∕2 40 6 960 161 614 416 549,96 1 2,678
1
63 Rp 2 50 6 1181 161 614 417 707,10 1 3,826
D D1_G H H1 H2 H3 H7 L L2 M z Corsa =
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
96 1 ∕8 132 18 12 73 57 152 25 M6 114 10
96 1 ∕8 143 22 12 84 57 166 25 M6 122 13
120 1 ∕8 173 26 15 99 69 192 45 M8 140 14
120 1 ∕8 193 32 15 119 69 222 45 M8 160 16
120 1 ∕8 205 39 15 132 69 266 45 M8 190 16
