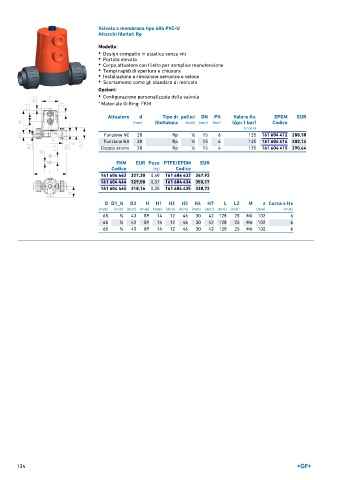

Page 134 - GEORGFISCHER - LISTINO 897

Valvola a membrana tipo 604 PVC-U
Attacchi filettati Rp

Modello:
• Design compatto in plastica senza viti
• Portata elevata
• Corpo attuatore con filetto per semplice manutenzione
• Tempi rapidi di apertura e chiusura
• Installazione e rimozione semplice e veloce
• Scartamento come gli standard di mercato

Opzioni:
• Configurazione personalizzata della valvola

* Materiale O-Ring: FKM

Attuatore d Tipo di pollici DN PN Valore Kv. EPDM EUR
(mm) filettatura (inch) (mm) (bar) (Δp=1 bar) Codice
(l ⁄ min)
Funzione NC 20 Rp 1 ∕2 15 6 125 161 604 412 288,38
Funzione NA 20 Rp 1 ∕2 15 6 125 161 604 414 302,14
Doppia azione 20 Rp 1 ∕2 15 6 125 161 604 415 290,64

FKM EUR Peso PTFE/EPDM EUR
Codice (kg) Codice
161 604 462 327,30 0,40 161 604 432 347,92
161 604 464 329,58 0,37 161 604 434 350,17
161 604 465 318,16 0,35 161 604 435 338,72

D D1_G D3 H H1 H2 H3 H4 H7 L L2 M z Corsa = Hx
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
65 1 ∕4 43 89 14 12 46 30 42 128 25 M6 102 6
65 1 ∕4 43 89 14 12 46 30 42 128 25 M6 102 6
65 1 ∕4 43 89 14 12 46 30 42 128 25 M6 102 6
