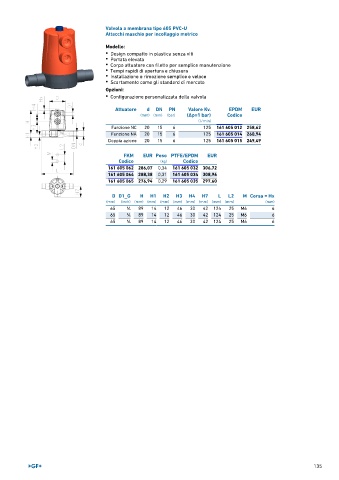

Page 135 - GEORGFISCHER - LISTINO 897

Valvola a membrana tipo 605 PVC-U
Attacchi maschio per incollaggio metrico

Modello:
• Design compatto in plastica senza viti
• Portata elevata
• Corpo attuatore con filetto per semplice manutenzione
• Tempi rapidi di apertura e chiusura
• Installazione e rimozione semplice e veloce
• Scartamento come gli standard di mercato

Opzioni:
• Configurazione personalizzata della valvola

Attuatore d DN PN Valore Kv. EPDM EUR
(mm) (mm) (bar) (Δp=1 bar) Codice
(l ⁄ min)
Funzione NC 20 15 6 125 161 605 012 258,62
Funzione NA 20 15 6 125 161 605 014 260,94
Doppia azione 20 15 6 125 161 605 015 249,49

FKM EUR Peso PTFE/EPDM EUR
Codice (kg) Codice
161 605 062 286,07 0,34 161 605 032 306,72
161 605 064 288,38 0,31 161 605 034 308,96
161 605 065 276,94 0,29 161 605 035 297,60

D D1_G H H1 H2 H3 H4 H7 L L2 M Corsa = Hx
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
65 1 ∕4 89 14 12 46 30 42 124 25 M6 6
65 1 ∕4 89 14 12 46 30 42 124 25 M6 6
65 1 ∕4 89 14 12 46 30 42 124 25 M6 6

135
