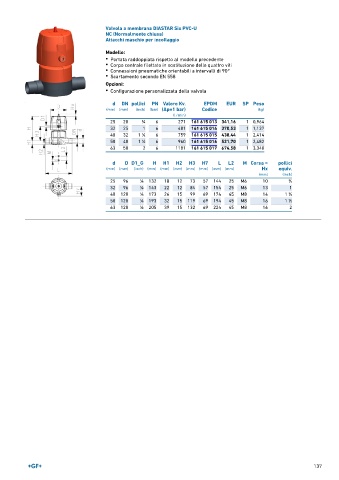

Page 137 - GEORGFISCHER - LISTINO 897

Valvola a membrana DIASTAR Six PVC-U
NC (Normalmente chiusa)
Attacchi maschio per incollaggio

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Scartamento secondo EN 558

Opzioni:
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
25 20 3 ∕4 6 271 161 615 013 341,16 1 0,964
32 25 1 6 481 161 615 014 370,53 1 1,137
40 32 1 ∕4 6 759 161 615 015 438,44 1 2,414
1
50 40 1 ∕2 6 960 161 615 016 521,70 1 2,482
1
63 50 2 6 1181 161 615 017 674,58 1 3,340
d D D1_G H H1 H2 H3 H7 L L2 M Corsa = pollici
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
25 96 1 ∕8 132 18 12 73 57 144 25 M6 10 3 ∕4
32 96 1 ∕8 143 22 12 84 57 154 25 M6 13 1
40 120 1 ∕8 173 26 15 99 69 174 45 M8 14 1 ∕4
1
50 120 1 ∕8 193 32 15 119 69 194 45 M8 16 1 ∕2
1
63 120 1 ∕8 205 39 15 132 69 224 45 M8 16 2

137
