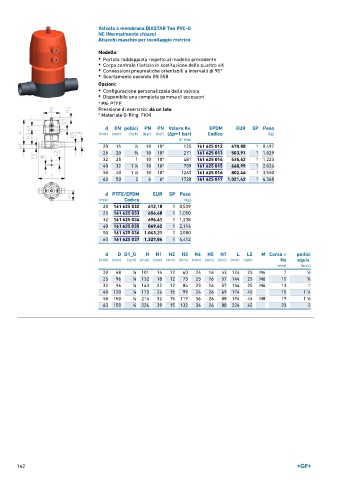

Page 142 - GEORGFISCHER - LISTINO 897

Valvola a membrana DIASTAR Ten PVC-U
NC (Normalmente chiuso)
Attacchi maschio per incollaggio metrico

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Scartamento secondo EN 558

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: da un lato
* Materiale O-Ring: FKM

d DN pollici PN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 10* 125 161 625 012 470,88 1 0,497
25 20 3 ∕4 10 10* 271 161 625 013 503,91 1 1,029
32 25 1 10 10* 481 161 625 014 535,62 1 1,223
40 32 1 ∕4 10 10* 759 161 625 015 668,99 1 2,026
1
50 40 1 ∕2 10 10* 1263 161 625 016 802,44 1 3,550
1
63 50 2 6 6* 1728 161 625 017 1.021,42 1 4,368
d PTFE/EPDM EUR SP Peso
(mm) Codice (kg)
20 161 625 032 612,10 1 0,539
25 161 625 033 656,60 1 1,050
32 161 625 034 696,41 1 1,238
40 161 625 035 869,62 1 2,114
50 161 625 036 1.043,21 1 3,580
63 161 625 037 1.327,84 1 4,412

d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M Corsa = pollici
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
20 68 1 ∕8 101 14 12 60 24 16 43 124 25 M6 7 1 ∕2
25 96 1 ∕8 132 18 12 73 25 16 57 144 25 M6 10 3 ∕4
32 96 1 ∕8 143 22 12 84 25 16 57 154 25 M6 13 1
40 120 1 ∕8 173 26 15 99 26 26 69 174 45 15 1 ∕4
1
50 150 1 ∕4 214 32 15 119 36 26 88 194 45 M8 19 1 ∕2
1
63 150 1 ∕4 226 39 15 132 36 26 88 224 45 23 2
