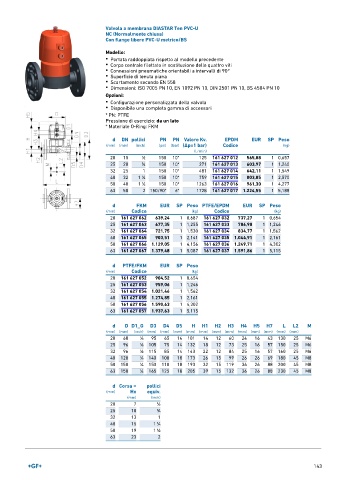

Page 143 - GEORGFISCHER - LISTINO 897

Valvola a membrana DIASTAR Ten PVC-U
NC (Normalmente chiusa)
Con flange libere PVC-U metrico/BS

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Superficie di tenuta piana
• Scartamento secondo EN 558
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, BS 4504 PN 10

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: da un lato
* Materiale O-Ring: FKM

d DN pollici PN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (psi) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 150 10* 125 161 627 012 565,88 1 0,657
25 20 3 ∕4 150 10* 271 161 627 013 603,97 1 1,240
32 25 1 150 10* 481 161 627 014 642,11 1 1,549
40 32 1 ∕4 150 10* 759 161 627 015 803,85 1 2,570
1
50 40 1 ∕2 150 10* 1263 161 627 016 961,30 1 4,277
1
63 50 2 150/90* 6* 1728 161 627 017 1.224,55 1 5,188
d FKM EUR SP Peso PTFE/EPDM EUR SP Peso
(mm) Codice (kg) Codice (kg)
20 161 627 062 639,24 1 0,687 161 627 032 737,27 1 0,654
25 161 627 063 677,35 1 1,255 161 627 033 786,98 1 1,246
32 161 627 064 721,75 1 1,530 161 627 034 834,77 1 1,562
40 161 627 065 903,51 1 2,141 161 627 035 1.044,91 1 2,161
50 161 627 066 1.129,05 1 4,156 161 627 036 1.249,71 1 4,302
63 161 627 067 1.379,48 1 5,087 161 627 037 1.591,86 1 5,115

d PTFE/FKM EUR SP Peso
(mm) Codice (kg)
20 161 627 052 904,52 1 0,654
25 161 627 053 959,06 1 1,246
32 161 627 054 1.021,46 1 1,562
40 161 627 055 1.274,85 1 2,161
50 161 627 056 1.590,63 1 4,302
63 161 627 057 1.937,63 1 5,115

d D D1_G D3 D4 D5 H H1 H2 H3 H4 H5 H7 L L2 M
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 68 1 ∕8 95 65 14 101 14 12 60 24 16 43 130 25 M6
25 96 1 ∕8 105 75 14 132 18 12 73 25 16 57 150 25 M6
32 96 1 ∕8 115 85 14 143 22 12 84 25 16 57 160 25 M6
40 120 1 ∕8 140 100 18 173 26 15 99 26 26 69 180 45 M8
50 150 1 ∕4 150 110 18 193 32 15 119 36 26 88 200 45 M8
63 150 1 ∕4 165 125 18 205 39 15 132 36 26 88 230 45 M8

d Corsa = pollici
(mm) Hx equiv.
(mm) (inch)
20 7 1 ∕2
25 10 3 ∕4
32 13 1
40 15 1 ∕4
1
50 19 1 ∕2
1
63 23 2

143
