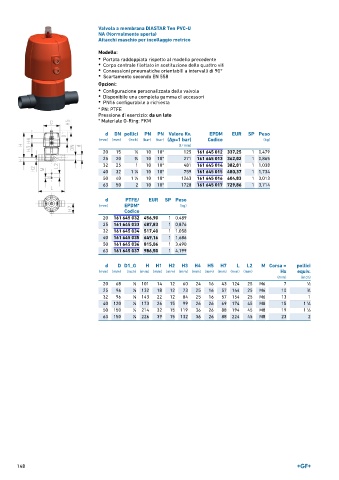

Page 148 - GEORGFISCHER - LISTINO 897

Valvola a membrana DIASTAR Ten PVC-U
NA (Normalmente aperta)
Attacchi maschio per incollaggio metrico

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Scartamento secondo EN 558

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori
• PN16 configurabile a richiesta

* PN: PTFE
Pressione di esercizio: da un lato
* Materiale O-Ring: FKM

d DN pollici PN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 10* 125 161 645 012 337,25 1 0,479
25 20 3 ∕4 10 10* 271 161 645 013 362,02 1 0,865
32 25 1 10 10* 481 161 645 014 382,81 1 1,038
40 32 1 ∕4 10 10* 759 161 645 015 480,37 1 1,734
1
50 40 1 ∕2 10 10* 1263 161 645 016 604,83 1 3,013
1
63 50 2 10 10* 1728 161 645 017 729,86 1 3,714
d PTFE/ EUR SP Peso
(mm) EPDM* (kg)
Codice
20 161 645 032 456,90 1 0,489
25 161 645 033 487,83 1 0,876
32 161 645 034 517,40 1 1,058
40 161 645 035 649,16 1 1,686
50 161 645 036 815,06 1 3,490
63 161 645 037 986,50 1 4,199

d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M Corsa = pollici
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
20 68 1 ∕8 101 14 12 60 24 16 43 124 25 M6 7 1 ∕2
25 96 1 ∕8 132 18 12 73 25 16 57 144 25 M6 10 3 ∕4
32 96 1 ∕8 143 22 12 84 25 16 57 154 25 M6 13 1
40 120 1 ∕8 173 26 15 99 26 26 69 174 45 M8 15 1 ∕4
1
50 150 1 ∕4 214 32 15 119 36 26 88 194 45 M8 19 1 ∕2
1
63 150 1 ∕4 226 39 15 132 36 26 88 224 45 M8 23 2

148
